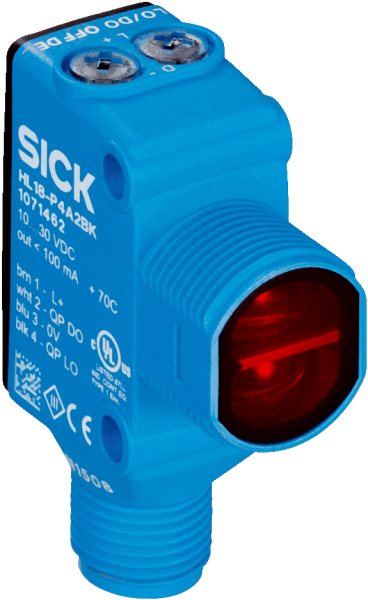

Каталог·Фотоэлектрические датчики·HL18-N4A3BA Фотоэлектрический датчик с отражением от рефлектора M18, 6,5 м, красный светодиод PinPoint

1071748 — HL18-N4A3BA Фотоэлектрический датчик с отражением

HL18-N4A3BA
SICK
Заказной №1071748
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Двойная линза
    Размеры (Ш x В x Г)16,2 mm x 48,5 mm x 31,8 mm
    Форма корпуса (выход света)Гибридный
    Диаметр резьбы (корпус)M18
    Дистанция работы, макс.0,03 m ... 6,5 m 1)
    Расстояние срабатывания0,03 m ... 5 m 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)130 mm x 260 mm (6,5 m)
    Длина волны631 nm
    НастройкаОтсутствует
    Особые свойстваИндикация силы сигнала
    • 1) Отражатель PL80A.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 20 mA 3)
    Переключающий выходNPN 4)
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО/ТЕМНО 4)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 0,5 ms 5)
    Частота переключения1.000 Hz 6)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 7)

    B 8)

    D 9)

    Класс защитыIII
    Вес18 g
    Поляризационный фильтр✔
    Материал корпусаПластик, VISTAL®
    Материал, оптикаПластик, PMMA
    Тип защиты

    IP67

    IP69K

    ЭМСEN 60947-5-2 10)
    Диапазон температур при работе–40 °C ... +70 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULE189383
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без индикации силы сигнала и нагрузки.
    • 4) Q1 = активация при наличии отраженного света, Q2 = активация при отсутствии отраженного света.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) При соотношении светло/темно 1:1.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) D = выходы с защитой от короткого замыкания.
    • 10) Датчик соответствуют требованиям защиты от излучаемых помех (ЭМС) для промышленной зоны (класс помехозащищенности A). При использовании в жилой зоне прибор может стать источником радиопомех.
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-243 Характеристика Размер светового пятна Диаграмма расстояний срабатывания Функции Габаритный чертеж H18, DC, штекер M12 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002717
ECl@ss27270902
UNSPSC39121528
ЭМСEN 60947-5-2 10)
Вес, кг18 g
Оценка≤ 0,5 ms 5)
Размер16,2 mm x 48,5 mm x 31,8 mm
МатериалПластик, VISTAL®
№ файла ULE189383
НастройкаОтсутствует
Тип защитыIP67IP69K
Длина волны631 nm
Схемы защитыA 7)B 8)D 9)
Вид излученияВидимый красный свет
Форма корпусаГибридный
Диаметр резьбыM18
Источник светаСветодиод PinPoint 2)
Особые свойстваИндикация силы сигнала
Материал, оптикаПластик, PMMA
Потребление тока≤ 20 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО 4)
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Переключающий выходNPN 4)
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения1.000 Hz 6)
Дистанция работы, макс.0,03 m ... 6,5 m 1)
Поляризационный фильтр✔
Размеры светового пятна130 mm x 260 mm (6,5 m)
Расстояние срабатывания0,03 m ... 5 m 1)
Функция выходного сигналаКомплементарный
Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Двойная линза
Электрическое подсоединениеРазъем M12, 4-конт.
Диапазон температур при работе–40 °C ... +70 °C
6) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
