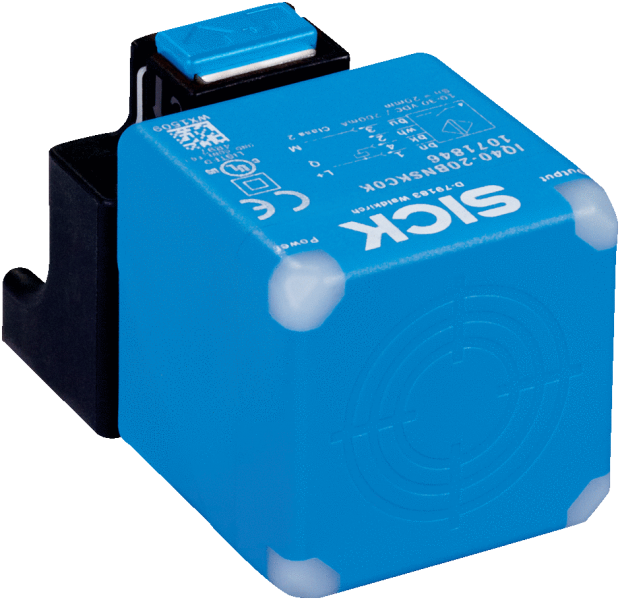

Указания по установке Схема соединений cd-009 Габаритный чертеж IQG короткий вариант Характеристика IQ40-20Bxxxxx Показать всё Скрыть всёХарактеристики
| A | 0 mm |
|---|---|
| B | 40 mm |
| C | 40 mm |
| D | 60 mm |
| E | 0 mm |
| F | 70 mm |
| ETIM | EC002714 |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| Медь | Ок. 0,25 |
| Латунь | Ок. 0,36 |
| Размер | 40 mm x 40 mm x 66 mm |
| Алюминий | Ок. 0,3 |
| Материал | Пластик, PA 66 |
| № файла UL | E348498 |
| Тип защиты | IP67, IP68, IP69K |
| Гистерезис | 3 % ... 15 % 3) |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Тип корпуса | Прямоугольный |
| Функция выхода | Комплементарный |
| Постоянный ток Ia | ≤ 200 mA |
| Потребление тока | ≤ 20 mA 2) |
| Степень защиты (IP) | II 4) |
| Нержавеющая сталь | Ок. 0,71 |
| Воспроизводимость | ≤ 2 % |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V |
| Задержка готовности | ≤ 50 ms |
| Конструкция корпуса | Короткий корпус |
| Макс. момент затяжки | 1,8 Nm |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 Vss 1) |
| Частота переключения | 150 Hz |
| 4) Расчетное напряжение | 50 В пост. тока. |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Расстояние срабатывания Sn | 20 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +85 °C |
| Материал, активная поверхность | Пластик, PA 66 |
| Диапазон температур при хранении | –40 °C ... +85 °C |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| Расстояние срабатывания обеспечено Sa | 16,2 mm |
