Каталог·Фотоэлектрические датчики·HTB18-M1G2AB Фотоэлектрический датчик с отражением от объекта, подавление заднего фона M18 5...300 мм

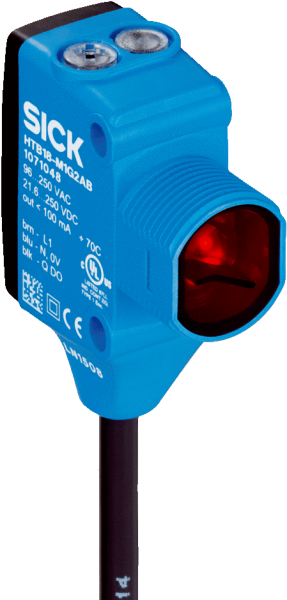

1071048 — HTB18-M1G2AB Фотоэлектрический датчик с отражением

HTB18-M1G2AB
SICK
Заказной №1071048
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)16,2 mm x 45,5 mm x 34,4 mm
    Форма корпуса (выход света)Гибридный
    Диаметр резьбы (корпус)M18
    Дистанция работы, макс.5 mm ... 300 mm 1)
    Расстояние срабатывания5 mm ... 150 mm 2)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 3)
    Размеры светового пятна (расстояние)Ø 7 mm (300 mm)
    Длина волны631 nm
    НастройкаПотенциометр (Расстояние срабатывания)
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Распознаваемый объект с коэффициентом диффузного отражения 6 % (на основе стандарта черного, DIN 5033).
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания

    21,6 V DC ... 250 V DC 1) 2)

    96 V AC ... 250 V AC

    Потребление тока≤ 20 mA 3)
    Переключающий выходMOSFET
    Тип переключенияТЕМНО
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 0,5 ms 4)
    Частота переключения1.000 Hz 5)
    Тип подключенияКабель, 4-жильный, 2 m 6)
    Материал кабеляPVC
    Схемы защиты

    A 7)

    B 8)

    D 9)

    Класс защитыII 10)
    Вес18 g
    Материал корпусаПластик, VISTAL®
    Материал, оптикаПластик, PMMA
    Тип защиты

    IP67

    IP69K

    ЭМСEN 60947-5-2 11)
    Диапазон температур при работе–40 °C ... +65 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULE189383
    • 1) Свыше Tu 60 °C, макс. напряжение = 120 В.
    • 2) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 3) Без индикации силы сигнала и нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Запрещается деформировать кабель ниже 0 °C.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = входы и выходы с защитой от инверсии полярности.
    • 9) D = выходы с защитой от короткого замыкания.
    • 10) Расчетное напряжение: 250 В перем. тока, категория перенапряжения 2.
    • 11) Датчик соответствуют требованиям защиты от излучаемых помех (ЭМС) для промышленной зоны (класс помехозащищенности A). При использовании в жилой зоне прибор может стать источником радиопомех.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

схема соединений Характеристика Размер светового пятна Диаграмма расстояний срабатывания Габаритный чертеж H18, AC, кабель Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
ЭМСEN 60947-5-2 11)
Вес, кг18 g
Оценка≤ 0,5 ms 4)
Размер16,2 mm x 45,5 mm x 34,4 mm
МатериалПластик, VISTAL®
№ файла ULE189383
НастройкаПотенциометр (Расстояние срабатывания)
Тип защитыIP67IP69K
Длина волны631 nm
Схемы защитыA 7)B 8)D 9)
Вид излученияВидимый красный свет
Форма корпусаГибридный
Диаметр резьбыM18
Источник светаСветодиод PinPoint 3)
Материал кабеляPVC
Материал, оптикаПластик, PMMA
Потребление тока≤ 20 mA 3)
Тип переключенияТЕМНО
Степень защиты (IP)II 10)
Выходной ток Iмакс.≤ 100 mA
Переключающий выходMOSFET
3) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В21,6 V DC ... 250 V DC 1) 2)96 V AC ... 250 V AC
Частота переключения1.000 Hz 5)
Дистанция работы, макс.5 mm ... 300 mm 1)
10) Расчетное напряжение250 В перем. тока, категория перенапряжения 2.
Размеры светового пятнаØ 7 mm (300 mm)
Расстояние срабатывания5 mm ... 150 mm 2)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель, 4-жильный, 2 m 6)
Диапазон температур при работе–40 °C ... +65 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
