Каталог·Фотоэлектрические датчики·HSE18-G4A1BC Фотоэлектрический датчик на пересечение луча M18, 20 м, ИК-светодиод

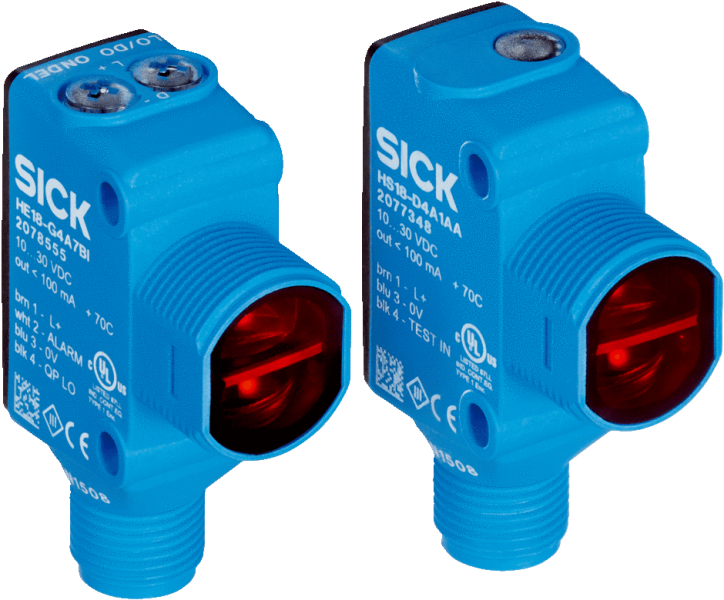

1071015 — HSE18-G4A1BC Фотоэлектрический датчик на пересечение луча

HSE18-G4A1BC
SICK
Заказной №1071015
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияОднопроходной датчик (на пересечение луча)
    Размеры (Ш x В x Г)16,2 mm x 48,5 mm x 31,8 mm
    Форма корпуса (выход света)Гибридный
    Диаметр резьбы (корпус)M18
    Дистанция работы, макс.0 m ... 20 m
    Расстояние срабатывания0 m ... 15 m
    Вид излученияИнфракрасный свет
    Источник светаСветодиод 1)
    Размеры светового пятна (расстояние)Ø 1.400 mm (10 m)
    Длина волны850 nm
    НастройкаПотенциометр (Задержка включения)
    Тип времениЗадержка включения 2)
    Особые свойстваИндикация силы сигнала
    • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
    • 2) Программируемая: 0–2 с.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 20 mA 3)
    Переключающий выходPNP 4) 5)
    Тип переключенияСВЕТЛО 4) 5)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 0,5 ms 6)
    Частота переключения1.000 Hz 7)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 8)

    B 9)

    D 10)

    Класс защитыIII 11)
    Вес18 g
    Материал корпусаПластик, VISTAL®
    Материал, оптикаПластик, PMMA
    Тип защиты

    IP67

    IP69K

    ЭМСEN 60947-5-2 12)
    Диапазон температур при работе–40 °C ... +70 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULE189383
    Артикул отдельных компонентов2077348 HS18-D4A1AA 2077349 HE18-G4A7BC
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без индикации силы сигнала и нагрузки.
    • 4) Q1 = «СВЕТЛО».
    • 5) Q2 = выход сигнала тревоги.
    • 6) Продолжительность сигнала при омической нагрузке.
    • 7) При соотношении светло/темно 1:1.
    • 8) А = подключения UV с защитой от переполюсовки.
    • 9) B = входы и выходы с защитой от инверсии полярности.
    • 10) D = выходы с защитой от короткого замыкания.
    • 11) Расчетное напряжение: 50 В пост. тока.
    • 12) Датчик соответствуют требованиям защиты от излучаемых помех (ЭМС) для промышленной зоны (класс помехозащищенности A). При использовании в жилой зоне прибор может стать источником радиопомех.
  • Классификации
    ECl@ss 5.027270901
    ECl@ss 5.1.427270901
    ECl@ss 6.027270901
    ECl@ss 6.227270901
    ECl@ss 7.027270901
    ECl@ss 8.027270901
    ECl@ss 8.127270901
    ECl@ss 9.027270901
    ETIM 5.0EC002716
    ETIM 6.0EC002716
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

схема соединений Характеристика Инфракрасный свет Размер светового пятна Инфракрасный свет Диаграмма расстояний срабатывания Функции Габаритный чертеж H18, DC, штекер M12 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002716
ECl@ss27270901
UNSPSC39121528
ЭМСEN 60947-5-2 12)
Вес, кг18 g
Оценка≤ 0,5 ms 6)
Размер16,2 mm x 48,5 mm x 31,8 mm
МатериалПластик, VISTAL®
№ файла ULE189383
НастройкаПотенциометр (Задержка включения)
Тип защитыIP67IP69K
Длина волны850 nm
Тип времениЗадержка включения 2)
Схемы защитыA 8)B 9)D 10)
Вид излученияИнфракрасный свет
Форма корпусаГибридный
Диаметр резьбыM18
Источник светаСветодиод 1)
Особые свойстваИндикация силы сигнала
Материал, оптикаПластик, PMMA
Потребление тока≤ 20 mA 3)
Тип переключенияСВЕТЛО 4) 5)
Степень защиты (IP)III 11)
2) Программируемая0–2 с.
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP 4) 5)
1) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения1.000 Hz 7)
Дистанция работы, макс.0 m ... 20 m
11) Расчетное напряжение50 В пост. тока.
Размеры светового пятнаØ 1.400 mm (10 m)
Расстояние срабатывания0 m ... 15 m
Принцип датчика/ обнаруженияОднопроходной датчик (на пересечение луча)
Электрическое подсоединениеРазъем M12, 4-конт.
Артикул отдельных компонентов2077348 HS18-D4A1AA 2077349 HE18-G4A7BC
Диапазон температур при работе–40 °C ... +70 °C
7) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
