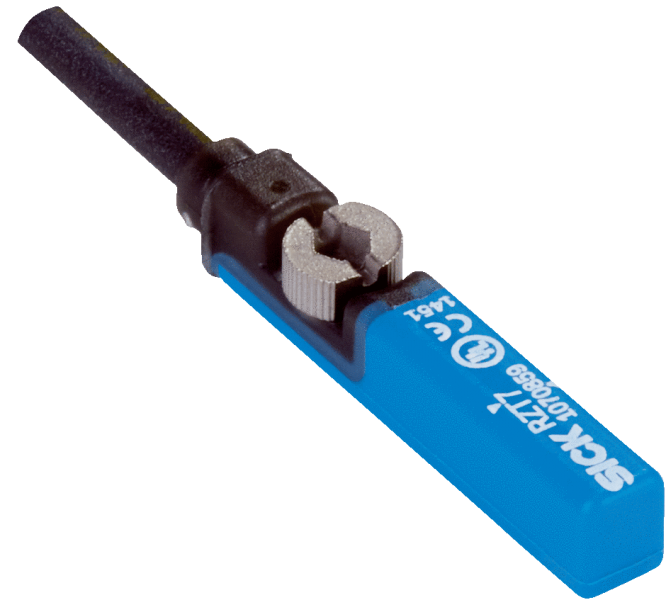

1070866 — RZT7-03ZVO-KW0 Магнитный датчик для пневмоцилиндра

Показать всё Скрыть всё

• Характеристики

  Цилиндрический корпус	T-образный паз
  Цилиндрические корпусы с адаптером	Цилиндр с профилированным штоком Цилиндр с затянутым на поршень штоком Круглый цилиндр Цилиндр с пазом в виде ласточкина хвоста SMC-шина CDQ2 SMC-шина ECDQ2
  Длина корпуса	32,5 mm
  Переключающий выход	Геркон
  Частота переключения	± 400 Hz
  Функция выхода	Нормально закрытый
  Электрическое исполнение	Перем./пост. ток, 2-проводной
  Тип защиты	IP65, IP67 1)
  Кабельный отвод	Осевая

  • 1) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	5 V AC/DC ... 120 V AC/DC
  Падение напряжения	≤ 3,5 V
  Постоянный ток Ia	≤ 100 mA 1)
  Мощность переключения	≤ 6 W
  Класс защиты	II
  Чувствительность срабатывания тип.	3 mT
  Переход через крайнее положение тип.	10 mm
  Воспроизводимость	≤ 0,1 mT 2)
  Диапазон температур при работе	–30 °C ... +70 °C
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  ЭМС	Согласно EN 60947-5-2
  Материал корпуса	Пластик
  Тип подключения	Кабель, 2-жильный, 2 m
  Материал кабеля	PVC
  Сечение провода	0,12 mm²

  • 1) Перем. ток.
  • 2) Ub и Ta постоянны.

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-037 Принцип действия Габаритный чертеж 10 V AC/DC ... 120 V AC/DC Вид: Галерея Список Показать всё Скрыть всё
