Каталог·Магнитные датчики для пневмоцилиндров·RZT7-03ZRS-KWB Магнитный датчик для пневмоцилиндра, геркон, нормально открытый, 3-проводной, 5...30 В AC/DC, IP65/IP67

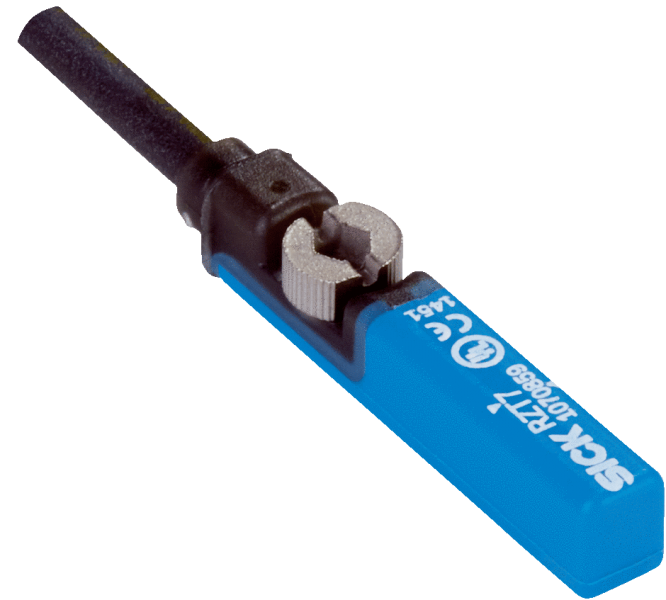

1070853 — RZT7-03ZRS-KWB Магнитный датчик для пневмоцилиндра

RZT7-03ZRS-KWB
SICK
Заказной №1070853
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Цилиндрический корпусT-образный паз
    Цилиндрические корпусы с адаптером

    Цилиндр с профилированным штоком

    Цилиндр с затянутым на поршень штоком

    Круглый цилиндр

    Цилиндр с пазом в виде ласточкина хвоста

    SMC-шина CDQ2

    SMC-шина ECDQ2

    Длина корпуса29,5 mm
    Переключающий выходГеркон
    Частота переключения± 400 Hz
    Функция выходаНормально открытый
    Электрическое исполнениеПерем./пост. ток, 3-проводной
    Тип защитыIP65, IP67 1)
    Кабельный отводОсевая
    • 1) Согласно EN 60529.
  • Механика/электроника
    Напряжение питания5 V AC/DC ... 30 V AC/DC 1)
    Падение напряжения≤ 0,1 V 2)
    Постоянный ток Ia

    ≤ 500 mA 3)

    ≤ 300 mA 4)

    Мощность переключения≤ 6 W
    Класс защитыIII
    Чувствительность срабатывания тип.3 mT
    Переход через крайнее положение тип.10 mm
    Воспроизводимость≤ 0,1 mT 5)
    Светодиод коммутационного состояния✔
    Защита от инверсии полярности✔
    Диапазон температур при работе–30 °C ... +70 °C
    Ударопрочность и виброустойчивость30 г, 11 мс/10…55 Гц, 1 мм
    ЭМССогласно EN 60947-5-2
    Материал корпусаПластик
    Тип подключенияКабель, 3-жильный, 5 m
    Материал кабеляPVC
    Сечение провода0,12 mm²
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Относится к кабелям длиной до 0,3 м.
    • 3) Пост. ток.
    • 4) Перем. ток.
    • 5) Ub и Ta постоянны.
  • Классификации
    ECl@ss 5.027270104
    ECl@ss 5.1.427270104
    ECl@ss 6.027270104
    ECl@ss 6.227270104
    ECl@ss 7.027270104
    ECl@ss 8.027270104
    ECl@ss 8.127270104
    ECl@ss 9.027270104
    ETIM 5.0EC002544
    ETIM 6.0EC002544
    UNSPSC 16.090139122230
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-035 Принцип действия Габаритный чертеж 10 V AC/DC ... 30 V AC/DC Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002544
ECl@ss27270104
UNSPSC39122230
ЭМССогласно EN 60947-5-2
МатериалПластик
№ файла ULNRKH.E181493 & NRKH7.E181493
Тип защитыIP65, IP67 1)
Длина корпуса29,5 mm
Функция выходаНормально открытый
Кабельный отводОсевая
Материал кабеляPVC
Сечение провода0,12 mm²
Постоянный ток Ia≤ 500 mA 3)≤ 300 mA 4)
Степень защиты (IP)III
Воспроизводимость≤ 0,1 mT 5)
Падение напряжения≤ 0,1 V 2)
Переключающий выходГеркон
Напряжение питания, В5 V AC/DC ... 30 V AC/DC 1)
Частота переключения± 400 Hz
Мощность переключения≤ 6 W
Цилиндрический корпусT-образный паз
Электрическое исполнениеПерем./пост. ток, 3-проводной
Электрическое подсоединениеКабель, 3-жильный, 5 m
Защита от инверсии полярности✔
Диапазон температур при работе–30 °C ... +70 °C
Цилиндрические корпусы с адаптеромЦилиндр с профилированным штокомЦилиндр с затянутым на поршень штокомКруглый цилиндрЦилиндр с пазом в виде ласточкина хвостаSMC-шина CDQ2SMC-шина ECDQ2
Чувствительность срабатывания тип.3 mT
Ударопрочность и виброустойчивость30 г, 11 мс/10…55 Гц, 1 мм
Переход через крайнее положение тип.10 mm
Светодиод коммутационного состояния✔
