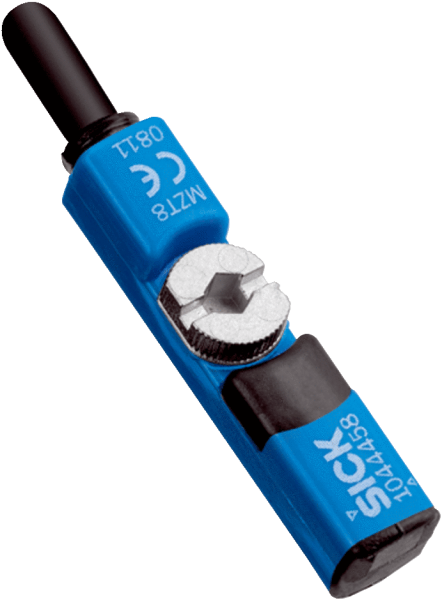

1070467 — MZT8-2V8-N-KQ0 Магнитный датчик для пневмоцилиндра

Показать всё Скрыть всё

• Характеристики

  Цилиндрический корпус	T-образный паз
  Цилиндрические корпусы с адаптером	Цилиндр с профилированным штоком Цилиндр с затянутым на поршень штоком Круглый цилиндр Цилиндр с пазом в виде ласточкина хвоста SMC-шина CDQ2 SMC-шина ECDQ2
  Длина корпуса	24 mm
  Переключающий выход	NAMUR 1)
  Частота переключения	1.000 Hz
  Электрическое исполнение	Пост. ток, 2-проводный
  Тип защиты	IP67 2)
  Кабельный отвод	Осевая

  • 1) В соответствии со стандартом NAMUR EN60947-5-6. Рекомендуется применение усилителя с гальванической развязкой со свидетельством о соответствии требованиям к взрывобезопасности (U ≤ 20 В, I ≤ 60 мА, P ≤ 100 мВт).
  • 2) Согласно EN 60529 (IP67/IP68).

• Механика/электроника

  Напряжение питания	8,2 V DC ... 20 V DC 1)
  Потребление тока	≤ 10 mA 2)
  Падение напряжения	≤ 2,2 V
  Постоянный ток Ia	≤ 60 mA 1)
  Категория взрывоопасной зоны	1G, 1D
  Маркировка прибора	II 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T135 °C Da
  Чувствительность срабатывания тип.	2,8 mT
  Переход через крайнее положение тип.	9 mm
  Гистерезис тип.	≤ 0,5 mT
  Воспроизводимость	≤ 0,1 mT 3)
  Защита от инверсии полярности	✔
  Защита от короткого замыкания	✔
  Подавление импульса включения	✔
  Диапазон температур при работе	–25 °C ... +80 °C
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  ЭМС	Согласно EN 60947-5-2
  Материал корпуса	Пластик, PA12
  Тип подключения	Кабель с разъемом M12, 2-конт., с гайкой с накаткой, 0,3 m
  Материал кабеля	PVC
  Сечение провода	0,12 mm²
  Свидетельство ЕС об испытаниях промышленного образца	TÜV 14 ATEX 143125
  Сертификат (IECEx)	IECEx TUN 14.0038

  • 1) В соответствии со стандартом NAMUR EN60947-5-6. Рекомендуется применение усилителя с гальванической развязкой со свидетельством о соответствии требованиям к взрывобезопасности (U ≤ 20 В, I ≤ 60 мА, P ≤ 100 мВт).
  • 2) Без нагрузки.
  • 3) Ub и Ta постоянны.

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-306 Габаритный чертеж Кабель со штекером M12 Вид: Галерея Список Показать всё Скрыть всё
