Каталог·Магнитные датчики для пневмоцилиндров·MZT8-2V8-N-KWA Магнитный датчик для пневмоцилиндра, T-образный паз, NAMUR, 2-проводный, IP67

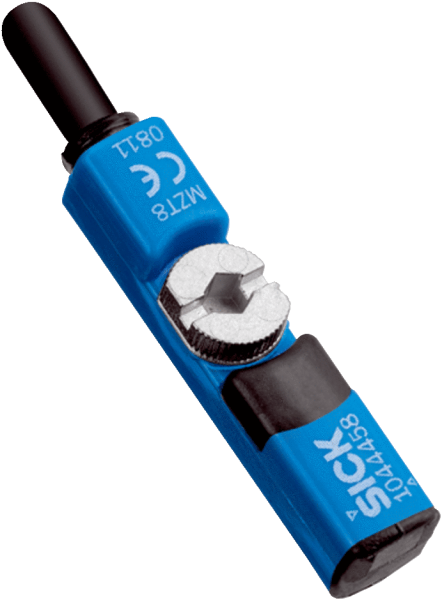

1070456 — MZT8-2V8-N-KWA Магнитный датчик для пневмоцилиндра

MZT8-2V8-N-KWA
SICK
Заказной №1070456
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Цилиндрический корпусT-образный паз
    Цилиндрические корпусы с адаптером

    Цилиндр с профилированным штоком

    Цилиндр с затянутым на поршень штоком

    Круглый цилиндр

    Цилиндр с пазом в виде ласточкина хвоста

    SMC-шина CDQ2

    SMC-шина ECDQ2

    Длина корпуса24 mm
    Переключающий выходNAMUR 1)
    Частота переключения1.000 Hz
    Электрическое исполнениеПост. ток, 2-проводный
    Тип защитыIP67 2)
    Кабельный отводОсевая
    • 1) В соответствии со стандартом NAMUR EN60947-5-6. Рекомендуется применение усилителя с гальванической развязкой со свидетельством о соответствии требованиям к взрывобезопасности (U ≤ 20 В, I ≤ 60 мА, P ≤ 100 мВт).
    • 2) Согласно EN 60529 (IP67/IP68).
  • Механика/электроника
    Напряжение питания8,2 V DC ... 20 V DC 1)
    Потребление тока≤ 10 mA 2)
    Падение напряжения≤ 2,2 V
    Постоянный ток Ia≤ 60 mA 1)
    Категория взрывоопасной зоны1G, 1D
    Маркировка прибораII 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T135 °C Da
    Чувствительность срабатывания тип.2,8 mT
    Переход через крайнее положение тип.9 mm
    Гистерезис тип.≤ 0,5 mT
    Воспроизводимость≤ 0,1 mT 3)
    Защита от инверсии полярности✔
    Защита от короткого замыкания✔
    Подавление импульса включения✔
    Диапазон температур при работе–25 °C ... +80 °C
    Ударопрочность и виброустойчивость30 г, 11 мс/10…55 Гц, 1 мм
    ЭМССогласно EN 60947-5-2
    Материал корпусаПластик, PA12
    Тип подключенияКабель, 2-жильный, 3 m
    Материал кабеляPVC
    Сечение провода0,12 mm²
    Свидетельство ЕС об испытаниях промышленного образцаTÜV 14 ATEX 143125
    Сертификат (IECEx)IECEx TUN 14.0038
    • 1) В соответствии со стандартом NAMUR EN60947-5-6. Рекомендуется применение усилителя с гальванической развязкой со свидетельством о соответствии требованиям к взрывобезопасности (U ≤ 20 В, I ≤ 60 мА, P ≤ 100 мВт).
    • 2) Без нагрузки.
    • 3) Ub и Ta постоянны.
  • Классификации
    ECl@ss 5.027270104
    ECl@ss 5.1.427270104
    ECl@ss 6.027270104
    ECl@ss 6.227270104
    ECl@ss 7.027270104
    ECl@ss 8.027270104
    ECl@ss 8.127270104
    ECl@ss 9.027270104
    ETIM 5.0EC002544
    ETIM 6.0EC002544
    UNSPSC 16.090139122230
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-305 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002544
ECl@ss27270104
UNSPSC39122230
ЭМССогласно EN 60947-5-2
МатериалПластик, PA12
Тип защитыIP67 2)
СертификатIECEx TUN 14.0038
Длина корпуса24 mm
Гистерезис тип.≤ 0,5 mT
Кабельный отводОсевая
Материал кабеляPVC
Сечение провода0,12 mm²
Постоянный ток Ia≤ 60 mA 1)
Потребление тока≤ 10 mA 2)
Воспроизводимость≤ 0,1 mT 3)
Маркировка прибораII 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T135 °C Da
Падение напряжения≤ 2,2 V
Переключающий выходNAMUR 1)
Напряжение питания, В8,2 V DC ... 20 V DC 1)
Частота переключения1.000 Hz
Цилиндрический корпусT-образный паз
Электрическое исполнениеПост. ток, 2-проводный
Электрическое подсоединениеКабель, 2-жильный, 3 m
Категория взрывоопасной зоны1G, 1D
Защита от инверсии полярности✔
Защита от короткого замыкания✔
Подавление импульса включения✔
Диапазон температур при работе–25 °C ... +80 °C
Цилиндрические корпусы с адаптеромЦилиндр с профилированным штокомЦилиндр с затянутым на поршень штокомКруглый цилиндрЦилиндр с пазом в виде ласточкина хвостаSMC-шина CDQ2SMC-шина ECDQ2
Чувствительность срабатывания тип.2,8 mT
Ударопрочность и виброустойчивость30 г, 11 мс/10…55 Гц, 1 мм
Переход через крайнее положение тип.9 mm
Свидетельство ЕС об испытаниях промышленного образцаTÜV 14 ATEX 143125
