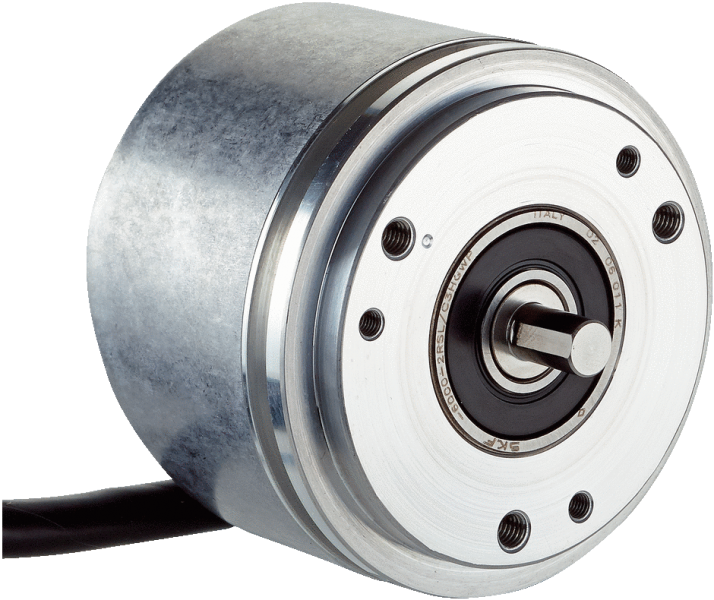

1069717 — DBS60E-S1EK01000 Энкодер 1000 имп/об

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	1.000
  Измерительный шаг	90° электрический/импульсов на один оборот
  Отклонение измерительных шагов	± 18° /импульсов на один оборот
  Допуски	Отклонение измерительного шага x 3
  Цикл нагрузки	≤ 0,5 ± 5 %
  Время инициализации	< 5 ms 1)

  • 1) После истечения этого времени можно считывать действительные сигналы.

• Электрические данные

  Электрический интерфейс	10 V ... 27 V, HTL/Push pull 1)
  Тип подключения	Кабель, 8 жил, универсальный, 1,5 m 2)
  Потребляемая мощность	≤ 1 W (без нагрузки)
  Ток нагрузки	≤ 30 mA, на один канал
  Частота выходного сигнала	300 kHz 3)
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔ 4)
  MTTFd: время до опасного выхода из строя	500 лет (EN ISO 13849-1) 5)

  • 1) 6 каналов, если не указано иное.
  • 2) Универсальный кабельный отвод располагается так, чтобы обеспечить прокладку без излома в радиальном или осевом направлениях.
  • 3) До 450 кГц по запросу.
  • 4) Короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
  • 5) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, Сервофланец
  Диаметр вала	6 mm x 10 mm 1)
  Тип фланца / статорная муфта	Фланец с 3 разъемами M3 и 3 разъемами M4
  Вес	0,3 kg 2)
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминий
  Материал, кабель	PVC
  Пусковой момент	1,2 Ncm (+20 °C)
  Рабочий крутящий момент	1,1 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	100 N (радиальная) 3) 50 N (осевая) 3)
  Рабочая частота вращения	6.000 min⁻¹ 4)
  Максимальная рабочая частота вращения	9.000 min⁻¹ 5)
  Момент инерции ротора	33 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) Другие по запросу.
  • 2) Относительно энкодера с отводом с разъемом или кабеля с отводом с разъемом.
  • 3) Более высокие значения возможны при ограничении срока службы подшипников.
  • 4) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,2 K на 1 000 об/мин.
  • 5) Максимальная скорость, которая не приводит к механическому повреждению энкодера. Возможно оказание влияния на срок службы и качество сигнала. Необходимо учитывать максимальную частоту выходного сигнала.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, со стороны корпуса (согласно IEC 60529) 1) IP65, со стороны вала (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–20 °C ... +85 °C 2)
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	250 g, 3 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

  • 1) При установленном ответном штекере.
  • 2) Эти значения относятся к любому механическому исполнению, включая рекомендуемые аксессуары, если не указано иное.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Сплошной вал Ø 6 мм, сервофланец, кабельный ввод Сигнальные выходы Сигнальные выходы для эл. интерфейсов TTL и HTL Схема контактов Анализ частоты вращения Сигнальные выходы Сигнальные выходы для эл. интерфейсов TTL и HTL Montagehinweis Рекомендации по установке сервозажима, получаша (артикул 2029165) Montagehinweis Рекомендации по установке малого сервозажима (артикул 2029166) Анализ частоты вращения Вид: Галерея Список Показать всё Скрыть всё
