Описание
Технические чертежи
Габаритный чертёж RFU62x Диаграмма направленности Ассистент выбора SICK AppSpace Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| ETIM | EC002998 |
| ECl@ss | 27280401 |
| UNSPSC | 52161523 |
| Ethernet | ✔ , TCP/IP |
| PROFINET | ✔ |
| PROFIBUS DP | ✔ |
| DeviceNet™ | ✔ |
| Версия | Mid Range |
| Вес, кг | 780 g |
| Корпус | Алюминиевое литьеПластик (PPS) |
| Размер | 137 mm x 131 mm x 56 mm |
| EtherNet/IP™ | ✔ |
| Антенна | Встроенная (круговая поляризация, отношение осей тип. 3 дБ, апертурный угол 100°, соотношение излучения вперед-назад > 7 дБ) |
| Обогрев | Да |
| Функция | Host |
| Модуляция | PR-ASK |
| Тип защиты | IP67 |
| Примечание | CSN (SICK CAN Sensor Network) |
| Стандарт RFID | EPCglobal UHF Class 1 Generation 2, ISO/IEC 18000-6 C |
| Мощность, Вт | 8 W, с подогревом тип. 16 Вт |
| Прочие функции | Функция клонирования (карта памяти MicroSD или система), Диагностика, Обновляемая прошивка, гибкий формат вывода данных (задается конфигурацией), Тактовый импульс, Импульсный запуск |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Диапазон частот | UHF (860 MHz ... 960 MHz) |
| Несущая частота | 902 MHz ... 907,5 MHz915 MHz ... 928 MHz |
| Последовательный | ✔ , RS-232, RS-422, RS-485 |
| Степень защиты (IP) | III |
| Выходная мощность | 0,32 W (EIRP, 25 dBm) |
| Сервисные функции | Клонирование параметров с помощью встроенного слота для карт памяти MicroSD или внешнего CMC-модуля в CDB620 |
| Виброустойчивость | EN 60068-2-6:2008-02 |

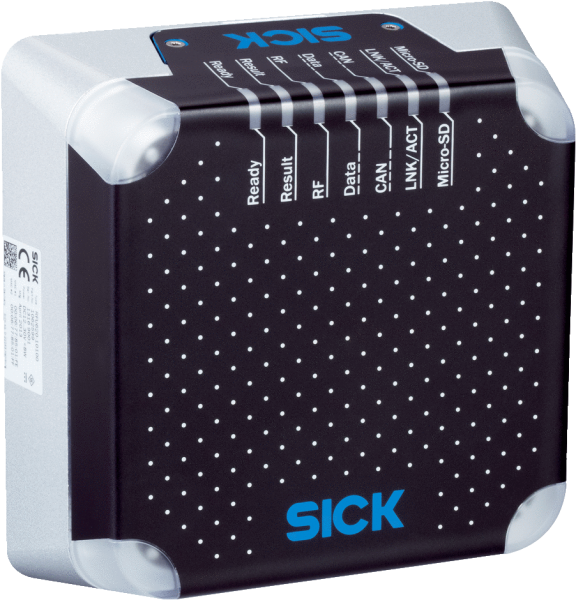

| Категория продукции | Устройство записи и считывания со встроенной антенной |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | 4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Оптическая индикация | 11 LEDs (Функция настраивается через SOPAS ET, альтернативно с помощью системы управления или программных команд, Индикаторы состояния) |
| Переключающие выходы | 4 («Результат 1», «Результат 2», 2 выхода через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Рабочее напряжение, В | 10 V DC ... 30 V DC 1) |
| Температура хранения | –40 °C ... +70 °C |
| Тип интеграции в шину | Доступно в качестве опционального внешнего модуля |
| Дальность сканирования | Max. 1 m 1) |
| Скорость передачи данных | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232) |
| Средняя наработка на отказ | 23 лет |
| Электрическое подключение | 1 x M12, 17-контактный штекер1 x M12, 4-контактный гнездовой разъем Ethernet |
| Диапазон рабочих температур | –40 °C ... +50 °C |
| Электрическое подсоединение | Ethernet |
| Электромагнитная совместимость | EN 61000-6-3 (2007) + A1 (2011) / EN 61000-6-2 (2005) |
| CAN✔ПримечаниеCSN (SICK CAN Sensor Network)ФункцияHost | CAN |
| EtherNet/IP™✔Скорость передачи данных10/100 Мбит/с | EtherNet/IP™ |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| Разрешение на эксплуатацию радиооборудования | Бразилия (ANATEL Resolution No. 506) |
| Ethernet✔ , TCP/IPФункцияHost, AUXСкорость передачи данных10/100 Мбит/с | Ethernet |
| DeviceNet™✔Тип интеграции в шинуДоступно в качестве опционального внешнего модуля | DeviceNet™ |
| Последовательный✔ , RS-232, RS-422, RS-485Скорость передачи данных0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод | Последовательный |
| PROFIBUS DP✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFIBUS DP |
| PROFINET✔ФункцияPROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2)Скорость передачи данных10/100 Мбит/с | PROFINET |
