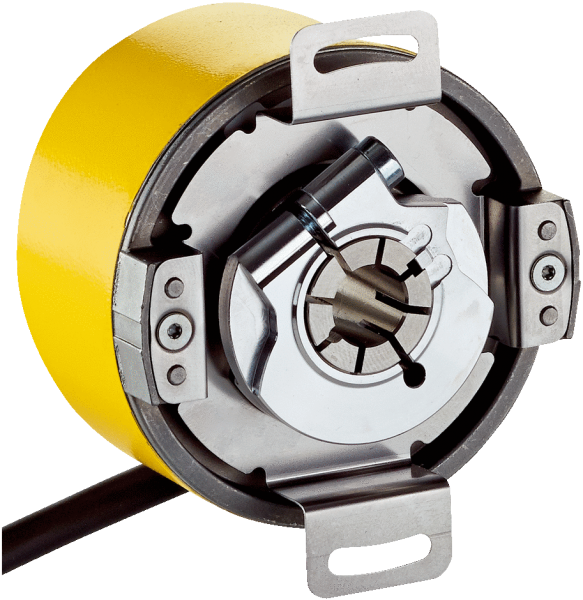

1069534 — DFS60S-TGOK01024 Энкодер 1024 син/кос периодов на оборот

Показать всё Скрыть всё

• Параметры техники безопасности

  Класс надежности	SIL2 (IEC 61508), SILCL2 (IEC 62061) 1)
  Категория	3 (EN ISO 13849)
  Тестовая частота	Не требуется
  Максимальная частота запроса	Непрерывно (Аналоговые сигналы)
  Уровень производительности	PL d (EN ISO 13849) 1)
  PFHD: вероятность опасного отказа/ч	1,7 x 10-8 2)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Измерительный шаг для обеспечения безопасности	0,09°, Квадратурная обработка сигналов
  Точность для обеспечения безопасности	± 0,09°

  • 1) Для уточнения параметров вашего оборудования/установки свяжитесь с соответствующим региональным филиалом компании SICK.
  • 2) Приведенные значения относятся к степени диагностируемости 99 %, которая должна достигаться через внешнюю приводную систему, и к рабочей температуре 95 °C.

• Производительность

  Синусоидальных/косинусоидальных периодов на один оборот	1.024
  Измерительный шаг	0,3 ″, при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит, не относится к безопасности
  Время инициализации	50 ms 1)
  Интегральная нелинейность	Typ. ± 45 ″ (при ненагруженной статорной муфте)
  Дифференциальная нелинейность	± 7 ″
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с синусом и косинусом

  • 1) После истечения этого времени можно считывать действительные сигналы.

• Электрические данные

  Электрический интерфейс	4,5 V ... 32 V, SinCos 1,0 ВSS (дифференциальный)
  Тип подключения	Кабель, 8-жильный, универсальный, 1,5 m 1)
  Максимальная частота выходного сигнала	≤ 153,6 kHz
  Нагрузочное сопротивление	≤ 120 Ω
  Потребляемая мощность, макс. без нагрузки	≤ 0,7 W
  Потребляемая мощность	Без нагрузки
  Защита от инверсии полярности	✔
  Класс защиты	III (согласно DIN EN 61140)
  Степень загрязнения	2
  Устойчивость к короткому замыканию	✔ 2)

  • 1) Универсальный кабель располагается так, чтобы обеспечить прокладку без излома в радиальном или осевом направлениях. Сертификация UL отсутствует.
  • 2) Короткое замыкание относительно другого канала или GND допустимо для макс. 30 с. При US ≤ 12 В дополнительное короткое замыкание относительно US допустимо на макс. 30 с.

• Механические данные

  Механическое исполнение	Сквозной полый вал с пазом для призматической шпонки
  Диаметр вала	14 mm
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Цинковое литье под давлением
  Материал, корпус	Алюминиевое литье
  Вес	Ок. 0,25 kg 1)
  Пусковой момент	≤ 0,8 Ncm (при 20 °C)
  Рабочий крутящий момент	≤ 0,6 Ncm (при 20 °C)
  Допустимое перемещение вала, статическое	± 0,3 mm (радиальная) ± 0,5 mm (осевая)
  Допустимое перемещение вала, динамическое	± 0,05 mm (радиальная) ± 0,1 mm (осевая)
  Угловое ускорение, макс.	+ 500.000 rad/s²
  Рабочая частота вращения	6.000 min⁻¹ 2)
  Момент инерции ротора	56 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов 3)

  • 1) Относится к шифратору с штепсельным разъемом.
  • 2) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,0 K на 1 000 об/мин в точке измерения рабочей температуры.
  • 3) При максимальной частоте вращения и температуре.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2, EN 61000-6-3 и IEC61326-3-1
  Тип защиты	IP65 (согласно IEC 60529) 1)
  Допустимая относительная влажность воздуха	90 %, Образование конденсата не допускается
  Диапазон рабочей температуры	–30 °C ... +85 °C 2)
  Тип подключения	Кабель, 8-жильный
  Диапазон температуры при хранении	–30 °C ... +90 °C, без упаковки
  Ударопрочность	100 g, 6 ms, испытано в процессе эксплуатации при контроле длины вектора (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	30 g, 10 Hz ... 1.000 Hz (EN 60068-2-6), испытано в процессе эксплуатации при контроле длины вектора
  Кабель, 8-жильный

  • 1) При использовании штекерного разъема со вставленным ответным штекером класс защиты не ниже IP65.
  • 2) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,0 K на 1 000 об/мин в точке измерения рабочей температуры.

• Классификации

  ECl@ss 5.0	27272501
  ECl@ss 5.1.4	27272501
  ECl@ss 6.0	27272590
  ECl@ss 6.2	27272590
  ECl@ss 7.0	27272590
  ECl@ss 8.0	27272590
  ECl@ss 8.1	27272590
  ECl@ss 9.0	27272590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
