Каталог·Фотоэлектрические датчики·WTD20EC-V3419S01 Фотоэлектрический датчик с отражением от объекта, 30–40 мм, IO-Link, подавление заднего фона ≥80 мм

1069260 — WTD20EC-V3419S01 Фотоэлектрический датчик с отражением

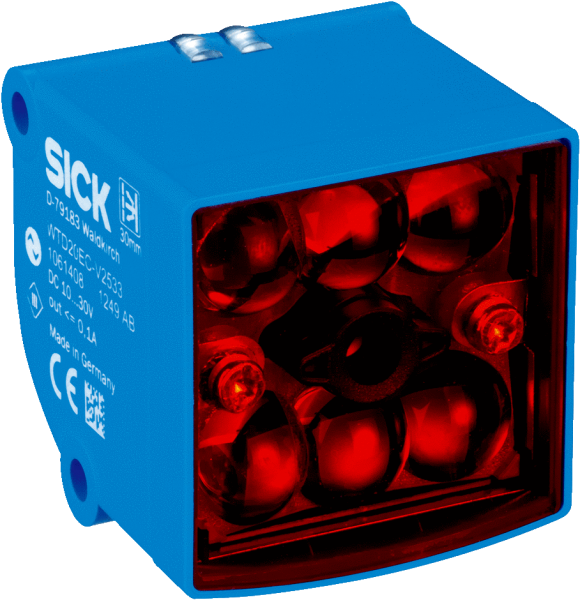

WTD20EC-V3419S01
SICK
Заказной №1069260
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта
    Размеры (Ш x В x Г)42 mm x 42 mm x 45 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.30 mm ... 40 mm 1)
    Расстояние срабатывания30 mm ... 40 mm
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 1 mm (30 mm) 3)
    Длина волны635 nm
    НастройкаIO-Link
    Специальные случаи примененияОбнаружение объектов при отсутcвии зазоров между ними
    Подавление заднего фона≥ 80 mm
    Основной признак объектаБлестящие и призматические кромки
    Особые свойстваВ датчике установлено оптимизированное логическое устройство для оценки внутреннего сигнала специально для блестящих, круглых и призматических кромок первичных упаковок, например, от напитков.
    • 1) Макс. расстояние срабатывания относительно передней кромки объекта. При этом передняя кромка объекта должна находиться в пределах рабочей зоны.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
    • 3) 4 шт.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 70 mA 3)
    Переключающий выходPNP
    Выходной ток Iмакс.≤ 100 mA 4)
    Тип подключенияКабель с разъемом M12, 4-конт., 270 mm
    Материал кабеляPVC
    Схемы защиты

    A 5)

    B 6)

    C 7)

    Класс защитыIII
    Вес130 g
    IO-Link✔
    Скорость передачиCOM2
    Материал корпусаПластик, Novodur
    Тип защитыIP67
    Диапазон температур при работе–40 °C ... +55 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    Производительность, макс.≤ 200 000 шт./ч
    Скорость объекта, макс.≤ 3 m/s
    Радиус контура объекта2 mm ... 20 mm
    Точность переключения≤ 2 радиуса
    Точность воспроизведенияtyp. < 1 mm
    Длительность импульса (Q2)≤ 20 ms
    Задержка при включении Q1 и Q20 ms ... 255 ms 8)
    Задержка при выключении Q10 ms ... 255 ms 8)
    Ширина объекта, мин.≤ 20 mm
    Высота объекта, мин.≥ 50 mm
    • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) При 24 В.
    • 4) 2 переключающих выхода с Imax = 100 мА на каждом.
    • 5) А = подключения UV с защитой от переполюсовки.
    • 6) B = входы и выходы с защитой от инверсии полярности.
    • 7) C = подавление импульсных помех.
    • 8) Регулируется через IO-Link. Предварительная установка на 50 мс.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-244 дискретный сигнал Габаритный чертеж WTD20E-V/W11xx, кабель подробное описание расстояний срабатывания Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
IO-Link✔
Вес, кг130 g
Размер42 mm x 42 mm x 45 mm
МатериалПластик, Novodur
НастройкаIO-Link
Тип защитыIP67
Длина волны635 nm
Схемы защитыA 5)B 6)C 7)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Материал кабеляPVC
Особые свойстваВ датчике установлено оптимизированное логическое устройство для оценки внутреннего сигнала специально для блестящих, круглых и призматических кромок первичных упаковок, например, от напитков.
Потребление тока≤ 70 mA 3)
Степень защиты (IP)III
Скорость передачиCOM2
Выходной ток Iмакс.≤ 100 mA 4)
Высота объекта, мин.≥ 50 mm
Ширина объекта, мин.≤ 20 mm
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Длительность импульса≤ 20 ms
Точность переключения≤ 2 радиуса
Дистанция работы, макс.30 mm ... 40 mm 1)
Радиус контура объекта2 mm ... 20 mm
Скорость объекта, макс.≤ 3 m/s
Подавление заднего фона≥ 80 mm
Размеры светового пятнаØ 1 mm (30 mm) 3)
Расстояние срабатывания30 mm ... 40 mm
Основной признак объектаБлестящие и призматические кромки
Задержка при выключении Q10 ms ... 255 ms 8)
Производительность, макс.≤ 200 000 шт./ч
Точность воспроизведенияtyp. < 1 mm
Задержка при включении Q1 и Q20 ms ... 255 ms 8)
Принцип датчика/ обнаруженияДатчик с отражением от объекта
Электрическое подсоединениеКабель с разъемом M12, 4-конт., 270 mm
Специальные случаи примененияОбнаружение объектов при отсутcвии зазоров между ними
Диапазон температур при работе–40 °C ... +55 °C
Диапазон температур при хранении–40 °C ... +75 °C
