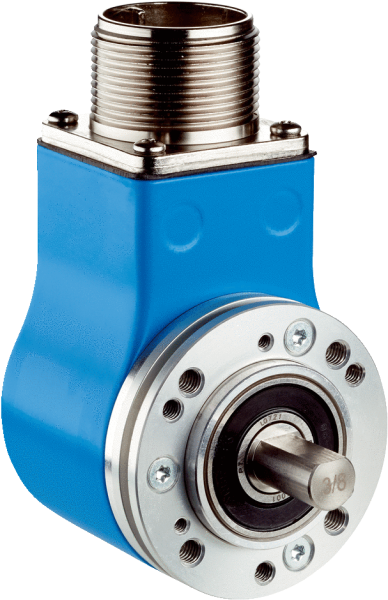

Габаритный чертеж Схема контактов Вид со стороны вставки Показать всё Скрыть всёХарактеристики
| ETIM | EC001486 |
|---|---|
| ECl@ss | 27270501 |
| UNSPSC | 41112113 |
| ЭМС | По EN 61000-6-2 и EN 61000-6-3 |
| Вес, кг | 0,3 kg (макс.) |
| Допуски | ± 0,3° |
| Тип защиты | IP65 (согласно IEC 60529) |
| Кривая кода | По часовой стрелке |
| Мощность, Вт | 0,7 W (без нагрузки) |
| Диаметр вала | 10 mm |
| Вибростойкость | 30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6) |
| Ударопрочность | 100 g, 11 ms (согласно EN 60068-2-27) |
| Пусковой момент | 0,5 Ncm (+20 °C) |
| Измерительный шаг | ± 0,08° электрические / импульсы на один оборот |
| Угловое ускорение | ≤ 500.000 rad/s² |
| Время инициализации | 40 ms 1) |
| Момент инерции ротора | 15 gcm² |
| Срок службы подшипника | 3,6 x 10^9 оборотов |
| Рабочий крутящий момент | 0,3 Ncm (+20 °C) |
| Механическое исполнение | Сплошной вал, Сервофланец |
| Электрический интерфейс | 4,5 V ... 5,5 V, TTL/RS422 |
| Рабочая частота вращения | 9.000 min⁻¹ |
| Базовый сигнал, положение | 90°, электрические, логические соединения с A и B |
| Частота выходного сигнала | 820 kHz |
| Базовый сигнал, количество | 1 |
| Электрическое подсоединение | Разъем, радиальная 1) |
| Диапазон рабочей температуры | –30 °C ... +85 °C |
| Отклонение измерительных шагов | ± 0,008° |
| Диапазон температуры при хранении | –40 °C ... +100 °C, без упаковки |
| Количество импульсов на один оборот | 1.000 |
| Допустимая относительная влажность воздуха | 90 % (Образование конденсата не допускается) |
| Допустимая нагрузка на вал, радиальная/осевая | 40 N (осевая)80 N (радиальная) |
