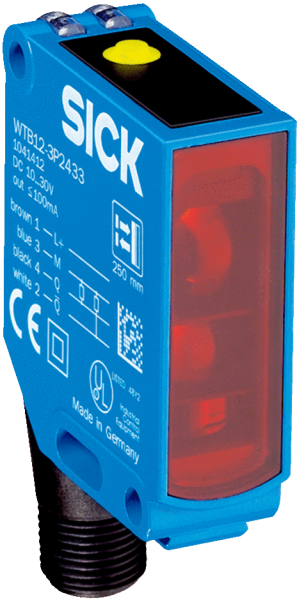

Опции настройки Габаритный чертеж WTB12-3, IO-Link Схема соединений cd-367 Характеристика WTB12-3, красный свет, 350 мм Диаграмма расстояний срабатывания WTB12-3, красный свет, 350 мм Показать всё Скрыть всёХарактеристики
| ETIM | EC002719 |
|---|---|
| Mode | COM2 (38,4 kBaud) |
| 3) IOL | работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации. |
| ECl@ss | 27270904 |
| UNSPSC | 39121528 |
| IO-Link | ✔ |
| 2) SIO Logic | работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации. |
| Вес, кг | 120 g |
| Размер | 15,6 mm x 48,5 mm x 42 mm |
| 1) SIO Direct | работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»). |
| Инвертор | Да |
| Материал | Металл, Цинк, литье под давлением |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | IO-LinkКнопка настройки |
| Тип защиты | IP66IP67 |
| Время цикла | 2,3 ms |
| Длина волны | 640 nm |
| Схемы защиты | A 7)B 8)C 9)D 10) |
| Вид излучения | Видимый красный свет |
| Время отклика | SIO Direct: 200 µs ... 300 µs 1)SIO Logic: 650 µs ... 750 µs 2)IOL: 650 µs ... 1000 µs 3) |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод PinPoint 2) |
| Функция таймера | ДеактивированЗадержка включенияЗадержка выключенияЗамедление включения и выключенияИмпульс (One Shot) |
| Материал, оптика | Пластик, PMMA |
| Потребление тока | ≤ 45 mA 3) |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III |
| Скорость передачи | COM2 |
| Выходной ток Iмакс. | ≤ 100 mA |
| Логическая функция | ПрямойИИЛИОКНОГистерезис |
| Дискретный сигнал QL1 | Переключающий выход |
| Дискретный сигнал QL2 | Переключающий выход |
| Интерфейс / Протокол | IO-Link V1.1 |
| Переключающий выход | PNP |
| Оценка Q/на контакте 2 | 200 µs ... 300 µs 4) 5) |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Частота переключения | SIO Direct: 1500 Hz 1)SIO Logic: 600 Hz 2)IOL: 450 Hz 3) |
| Дистанция работы, макс. | 20 mm ... 350 mm 1) |
| Конфигурация контакта 2 | Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход |
| Размеры светового пятна | Ø 6 mm (200 mm) |
| Расстояние срабатывания | 20 mm ... 350 mm 1) |
| Точность воспроизведения | SIO Direct: 100 µs 1)SIO Logic: 100 µs 2)IOL: 300 µs 3) |
| Встраиваемая полевая шина | IO-Link V1.1 |
| Принцип датчика/ обнаружения | Датчик с отражением от объекта, Подавление заднего фона |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Длина технологических данных | 16 Bit |
| Сигнальное напряжение PNP HIGH/LOW | > Uv - 2,5 V / ca. 0 V |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| 6) При соотношении «светло/темно» 1 | 1, действительно для Qна конт. 2, если настроено через программное обеспечение. |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 ... 15 = пустой |
| Частота переключения Q/на контакте 2 | ≤ 1.500 Hz 6) |
| Обозначение интеллектуальной задачи | Базовая логика |
| Стабильность повторяемости Q/на контакте 2 | 100 µs 5) |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
