Каталог·Фотоэлектрические датчики·WTB2S-2P3151 Фотоэлектрический датчик с отражением от объекта, подавление заднего фона, 150 мм

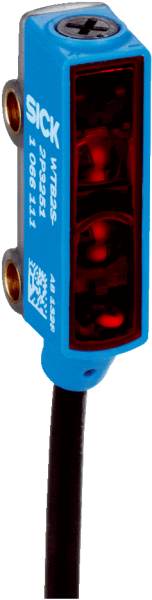

1067502 — WTB2S-2P3151 Фотоэлектрический датчик с отражением

WTB2S-2P3151
SICK
Заказной №1067502
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)7,7 mm x 27,5 mm x 13,5 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.1 mm ... 150 mm 1)
    Расстояние срабатывания18 mm ... 110 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 3,5 mm (50 mm)
    Длина волны640 nm
    НастройкаПотенциометр, 3 оборота
    Специальные случаи примененияОбнаружение объектов маленького размера
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 20 mA 3)
    Переключающий выходPNP
    Тип переключенияСВЕТЛО
    Выходной ток Iмакс.< 50 mA
    Оценка< 0,5 ms 4)
    Частота переключения1.000 Hz 5)
    Тип подключенияКабель с разъемом M8, 3-конт., 200 mm 6)
    Материал кабеляPVC
    Диаметр проводаØ 3 mm
    Схемы защиты

    A 7)

    B 8)

    D 9)

    Материал корпусаПластик, ABS/PC
    Материал, оптикаПластик, PMMA
    Тип защитыIP67
    Диапазон температур при работе–25 °C ... +50 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493
    • 1) Предельные значения.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) Запрещается деформировать кабель ниже 0 °C.
    • 7) А = подключения UV с защитой от переполюсовки.
    • 8) B = выходы с защитой от переполюсовки.
    • 9) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-045 Характеристика WTB2S-2, 150 mm Размер светового пятна WTB2S-2, 150 mm Диаграмма расстояний срабатывания WTB2S-2, 150 mm Габаритный чертеж WTB2S-2, 150 mm Габаритный чертеж WTB2S-2, 150 mm Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
Оценка< 0,5 ms 4)
Размер7,7 mm x 27,5 mm x 13,5 mm
МатериалПластик, ABS/PC
№ файла ULNRKH.E181493
НастройкаПотенциометр, 3 оборота
Тип защитыIP67
Длина волны640 nm
Схемы защитыA 7)B 8)D 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Диаметр проводаØ 3 mm
Материал кабеляPVC
Материал, оптикаПластик, PMMA
Потребление тока≤ 20 mA 3)
Тип переключенияСВЕТЛО
Выходной ток Iмакс.< 50 mA
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения1.000 Hz 5)
Дистанция работы, макс.1 mm ... 150 mm 1)
Размеры светового пятнаØ 3,5 mm (50 mm)
Расстояние срабатывания18 mm ... 110 mm 1)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель с разъемом M8, 3-конт., 200 mm 6)
Специальные случаи примененияОбнаружение объектов маленького размера
Диапазон температур при работе–25 °C ... +50 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
