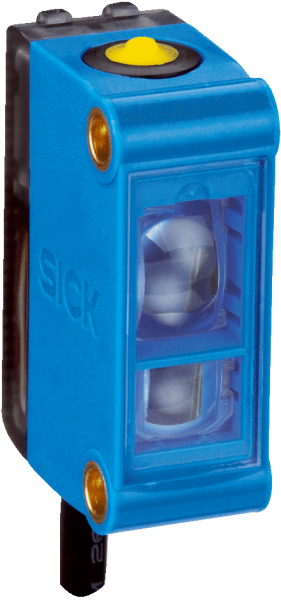

Описание
Технические чертежи
Габаритный чертеж Варианты настройки Схема соединений cd-023 настройка порога срабатывания (динамическая) настройка порога срабатывания (статическая) Характеристика Показать всё Скрыть всёХарактеристики
| ETIM | EC001822 |
|---|---|
| ECl@ss | 27270908 |
| UNSPSC | 39121528 |
| Вес, кг | 70 g |
| Оценка | 80 µs 5) |
| Размер | 12 mm x 31,5 mm x 21 mm |
| Материал | ABS |
| № файла UL | NRKH.E348498 & NRKH7.E348498 |
| Настройка | Кнопка настройки |
| Тип защиты | IP67 |
| Длина волны | 370 nm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Источник света | Длинная сторона |
| Область приема | 450 nm ... 750 nm |
| Вход, настройка | NPNTeach: U < 2 VRun: U = 10 V ... < UV |
| Неустойчивость | 40 µs |
| Метод настройки | 2-точечная настройка статическая / динамическая |
| Рабочая область | 8 mm ... 20 mm |
| Дискретный выход | NPN: HIGH = прибл. UВ/LOW ≤ 2 В |
| Потребление тока | ≤ 50 mA 3) |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | < 100 mA 6) |
| Переключающий выход | NPN |
| 2) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 12 V DC ... 24 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Частота переключения | 6 kHz 4) |
| 1) Предельные значения | пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A. |
| Дистанция обнаружения | 12,5 mm 1) |
| Размер светового пятна | 2 mm x 2,5 mm 3) |
| Положение светового пятна | Продольно |
| Функция выходного сигнала | СВЕТЛО/ТЕМНО 4) |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| Электрическое подсоединение | Кабель с разъемом M12, 4-конт., 0,2 m |
| Диапазон температур при работе | –10 °C ... +55 °C |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –20 °C ... +75 °C |
