Каталог·Датчики регистрации·CSM-WP117A2P Датчик регистрации RGB-светодиод, 12,5 мм, IO-Link

1067294 — CSM-WP117A2P Датчик регистрации RGB-светодиод

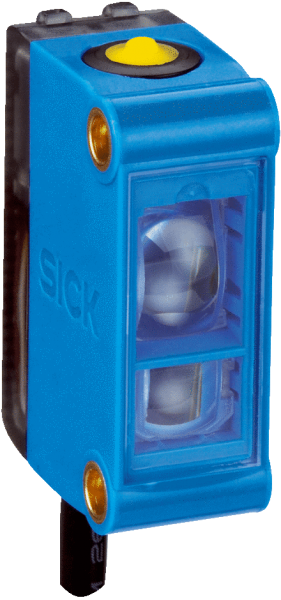

CSM-WP117A2P
SICK
Заказной №1067294
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)12 mm x 31,5 mm x 21 mm
    Дистанция обнаружения12,5 mm 1)
    Допуск области сканирования± 3 mm
    Форма корпуса (выход света)Прямоугольный
    Источник светаСветодиод, RGB 2)
    Длина волны640 nm, 525 nm, 470 nm
    Размер светового пятна1,5 mm x 6,5 mm
    Положение светового пятнаПродольно
    НастройкаКнопка настройки
    Метод настройки1-точечная настройка
    • 1) От передней кромки объектива.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Интерфейс связи
    Интерфейс связи

    IO-Link V1.0

    IO-Link V1.1

    Коммуникационный интерфейс, детальное описаниеCOM2 (38,4 kBaud)
    Время цикла2,3 ms
    Длина технологических данных16 Bit
    Структура технологических данных А

    Бит 0 = дискретный сигнал QL1

    Бит 1 = дискретный сигнал QL2

    Бит 2 = сигнал тревоги качества процесса

    Бит 3 ... 5 = излучаемый цвет

    Бит 6 ... 15 = измеряемое значение RGB

    Структура технологических данных В

    Бит 0 = дискретный сигнал QL1

    Бит 1 = дискретный сигнал QL2

    Бит 3 = дискретный сигнал QL4

    Бит 4 = дискретный сигнал QL5

    Бит 5 = дискретный сигнал QL6

    Бит 6 = дискретный сигнал QL7

    Бит 7 = дискретный сигнал QL8

    Бит 9 ... 15 = пустой

  • Механика/электроника
    Напряжение питания12 V DC ... 24 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока< 50 mA 3)
    Частота переключения1,7 kHz 4)
    Оценка300 µs 5)
    Неустойчивость150 µs
    Переключающий выходPNP
    Дискретный выход (напряжение)PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
    Выход (канал)8 цветов через IO-Link
    Выходной ток Iмакс.< 100 mA 6)
    Вход, настройка (ET)

    PNP

    Teach: U = 10 V ... < UV

    Работа: U < 2 В или открыто

    Тип подключенияКабель с разъемом M12, 4-конт., 0,2 m
    Класс защитыIII
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес25 g
    Материал корпусаABS
    • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) При напряжении питания > 24 В, Imax = 30 мA. Imax — суммарный ток всех Qn.
  • Данные окружающей среды
    Диапазон температур при работе–10 °C ... +55 °C
    Диапазон температур при хранении–20 °C ... +75 °C
    Устойчивость к сотрясениямСогласно IEC 60068
    № файла ULNRKH.E348498 & NRKH7.E348498
  • Классификации
    ECl@ss 5.027270907
    ECl@ss 5.1.427270907
    ECl@ss 6.027270907
    ECl@ss 6.227270907
    ECl@ss 7.027270907
    ECl@ss 8.027270907
    ECl@ss 8.127270907
    ECl@ss 9.027270907
    ETIM 5.0EC001817
    ETIM 6.0EC001817
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Варианты настройки Схема соединений cd-309 настройка порога срабатывания Характеристика Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001817
ECl@ss27270907
UNSPSC39121528
Выход8 цветов через IO-Link
Вес, кг25 g
Оценка300 µs 5)
Размер12 mm x 31,5 mm x 21 mm
МатериалABS
№ файла ULNRKH.E348498 & NRKH7.E348498
НастройкаКнопка настройки
Тип защитыIP67
Время цикла2,3 ms
Длина волны640 nm, 525 nm, 470 nm
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаПрямоугольный
Источник светаСветодиод, RGB 2)
Вход, настройкаPNPTeach: U = 10 V ... < UVРабота: U < 2 В или открыто
Неустойчивость150 µs
Метод настройки1-точечная настройка
Дискретный выходPNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
Потребление тока< 50 mA 3)
Степень защиты (IP)III
Выходной ток Iмакс.< 100 mA 6)
Интерфейс / ПротоколIO-Link V1.0IO-Link V1.1
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В12 V DC ... 24 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения1,7 kHz 4)
1) Предельные значенияпост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
Дистанция обнаружения12,5 mm 1)
Размер светового пятна1,5 mm x 6,5 mm
Положение светового пятнаПродольно
Устойчивость к сотрясениямСогласно IEC 60068
Допуск области сканирования± 3 mm
Электрическое подсоединениеКабель с разъемом M12, 4-конт., 0,2 m
Длина технологических данных16 Bit
Диапазон температур при работе–10 °C ... +55 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–20 °C ... +75 °C
Структура технологических данных АБит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 = сигнал тревоги качества процессаБит 3 ... 5 = излучаемый цветБит 6 ... 15 = измеряемое значение RGB
Структура технологических данных ВБит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 3 = дискретный сигнал QL4Бит 4 = дискретный сигнал QL5Бит 5 = дискретный сигнал QL6Бит 6 = дискретный сигнал QL7Бит 7 = дискретный сигнал QL8Бит 9 ... 15 = пустой
Коммуникационный интерфейс, детальное описаниеCOM2 (38,4 kBaud)
