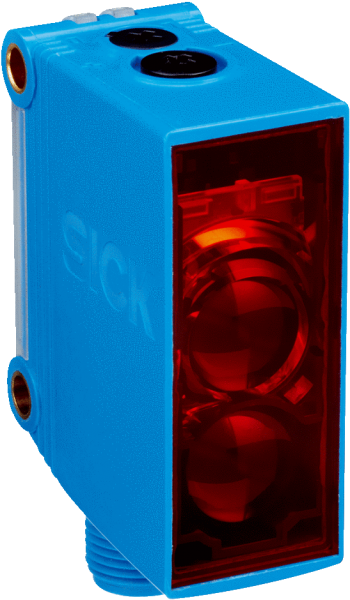

Каталог·Фотоэлектрические датчики·GL10-P4212 Фотоэлектрический датчик с отражением от рефлектора, двойная линза, 0,08...15 м, 10...30 В DC

1065887 — GL10-P4212 Фотоэлектрический датчик с отражением

GL10-P4212
SICK
Заказной №1065887
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Двойная линза
    Размеры (Ш x В x Г)20 mm x 50 mm x 39 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.

    0,08 m ... 15 m 1)

    0,08 m ... 12 m 2)

    Расстояние срабатывания

    0,15 m ... 12 m 1)

    0,15 m ... 10 m 2)

    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 3)
    Размеры светового пятна (расстояние)Ø 58 mm (5 m)
    Длина волны625 nm
    НастройкаПотенциометр, 270°
    • 1) Отражатель PL80A.
    • 2) Отражатель P250.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация± 5 Vss 2)
    Потребление тока≤ 20 mA
    Переключающий выходPNP
    Тип переключенияСВЕТЛО/ТЕМНО
    Тип переключения по выборуВыбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 500 µs 3)
    Частота переключения1.000 Hz 4)
    Тип подключенияРазъем M12, 4-конт.
    Схемы защиты

    A 5)

    B 6)

    C 7)

    D 8)

    Класс защитыIII
    Вес35 g
    Поляризационный фильтр✔
    Материал корпусаПластик, ABS/PMMA
    Тип защитыIP67
    Комплект поставкиКрепежный уголок BEF-G10DC01, Отражатель P250
    ЭМСEN 60947-5-2
    Диапазон температур при работе–30 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +70 °C
    № файла ULNRKH.E348498 & NRKH7.E348498
    Прочие стандартыUL325 9)
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Продолжительность сигнала при омической нагрузке.
    • 4) При соотношении светло/темно 1:1.
    • 5) А = подключения UV с защитой от переполюсовки.
    • 6) B = входы и выходы с защитой от инверсии полярности.
    • 7) C = подавление импульсных помех.
    • 8) D = выходы с защитой от короткого замыкания.
    • 9) Отвечает требованиям согласно UL325, если используется внешний защитный корпус (например, BEF-G10WSG, 2071960).
  • Классификации
    ECl@ss 5.027270902
    ECl@ss 5.1.427270902
    ECl@ss 6.027270902
    ECl@ss 6.227270902
    ECl@ss 7.027270902
    ECl@ss 8.027270902
    ECl@ss 8.127270902
    ECl@ss 9.027270902
    ETIM 5.0EC002717
    ETIM 6.0EC002717
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки Схема соединений cd-066 Характеристика GL10 Размер светового пятна Диаграмма расстояний срабатывания GL10 Габаритный чертеж GTE10, GL10, GL10G, DC, штекер Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002717
ECl@ss27270902
UNSPSC39121528
ЭМСEN 60947-5-2
Вес, кг35 g
Оценка≤ 500 µs 3)
Размер20 mm x 50 mm x 39 mm
МатериалПластик, ABS/PMMA
№ файла ULNRKH.E348498 & NRKH7.E348498
НастройкаПотенциометр, 270°
Тип защитыIP67
Длина волны625 nm
Схемы защитыA 5)B 6)C 7)D 8)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 3)
Потребление тока≤ 20 mA
Прочие стандартыUL325 9)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Комплект поставкиКрепежный уголок BEF-G10DC01, Отражатель P250
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP
3) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация± 5 Vss 2)
Частота переключения1.000 Hz 4)
Дистанция работы, макс.0,08 m ... 15 m 1)0,08 m ... 12 m 2)
Поляризационный фильтр✔
Размеры светового пятнаØ 58 mm (5 m)
Расстояние срабатывания0,15 m ... 12 m 1)0,15 m ... 10 m 2)
Тип переключения по выборуВыбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
Принцип датчика/ обнаруженияДатчик с отражением от рефлектора, Двойная линза
Электрическое подсоединениеРазъем M12, 4-конт.
Диапазон температур при работе–30 °C ... +60 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +70 °C
