Каталог·Фотоэлектрические датчики·GTB10-P1211 Фотоэлектрический датчик с отражением от объекта, подавление заднего фона, 20...950 мм, 10...30 В DC

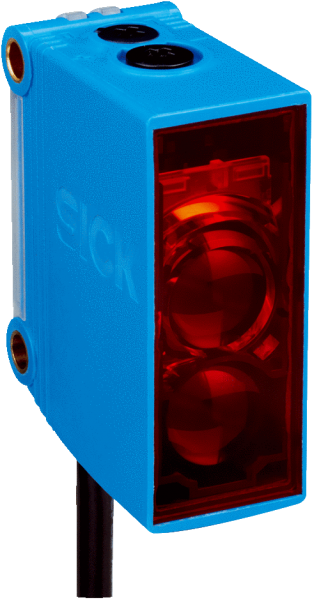

1065854 — GTB10-P1211 Фотоэлектрический датчик с отражением от объекта

GTB10-P1211
SICK
Заказной №1065854
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)20 mm x 50 mm x 39 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.20 mm ... 950 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 8 mm (700 mm)
    Длина волны625 nm
    НастройкаПотенциометр, 5 оборотов
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация± 5 Vss 2)
    Потребление тока≤ 20 mA
    Переключающий выходPNP
    Тип переключенияСВЕТЛО/ТЕМНО
    Тип переключения по выборуВыбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
    Выходной ток Iмакс.≤ 100 mA
    Оценка≤ 500 µs 3)
    Частота переключения1.000 Hz 4)
    Тип подключенияКабель, 3-жильный, 2 m 5)
    Материал кабеляPVC
    Сечение провода0,14 mm²
    Схемы защиты

    A 6)

    B 7)

    C 8)

    D 9)

    Класс защитыIII
    Вес90 g
    Материал корпусаПластик, ABS/PMMA
    Тип защитыIP67
    ЭМСEN 60947-5-2
    Диапазон температур при работе–30 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +70 °C
    № файла ULNRKH.E348498 & NRKH7.E348498
    Прочие стандартыUL325 10)
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Продолжительность сигнала при омической нагрузке.
    • 4) При соотношении светло/темно 1:1.
    • 5) Запрещается деформировать кабель ниже 0 °C.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) B = входы и выходы с защитой от инверсии полярности.
    • 8) C = подавление импульсных помех.
    • 9) D = выходы с защитой от короткого замыкания.
    • 10) Отвечает требованиям согласно UL325, если используется внешний защитный корпус (например, BEF-G10WSG, 2071960).
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки GTB10, GTE10, GL10G, DC схема соединений Характеристика GTB10, красный свет Размер светового пятна Диаграмма расстояний срабатывания GTB10, красный свет Габаритный чертеж GTB10, DC, кабель Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
ЭМСEN 60947-5-2
Вес, кг90 g
Оценка≤ 500 µs 3)
Размер20 mm x 50 mm x 39 mm
МатериалПластик, ABS/PMMA
№ файла ULNRKH.E348498 & NRKH7.E348498
НастройкаПотенциометр, 5 оборотов
Тип защитыIP67
Длина волны625 nm
Схемы защитыA 6)B 7)C 8)D 9)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Материал кабеляPVC
Сечение провода0,14 mm²
Потребление тока≤ 20 mA
Прочие стандартыUL325 10)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация± 5 Vss 2)
Частота переключения1.000 Hz 4)
Дистанция работы, макс.20 mm ... 950 mm 1)
Размеры светового пятнаØ 8 mm (700 mm)
Тип переключения по выборуВыбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель, 3-жильный, 2 m 5)
Диапазон температур при работе–30 °C ... +60 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +70 °C
