Каталог·Датчики расстояния·ISD400-7222 Датчик расстояния лазерный 0,2–150 м, Ethernet, обогрев, 18–30 В DC

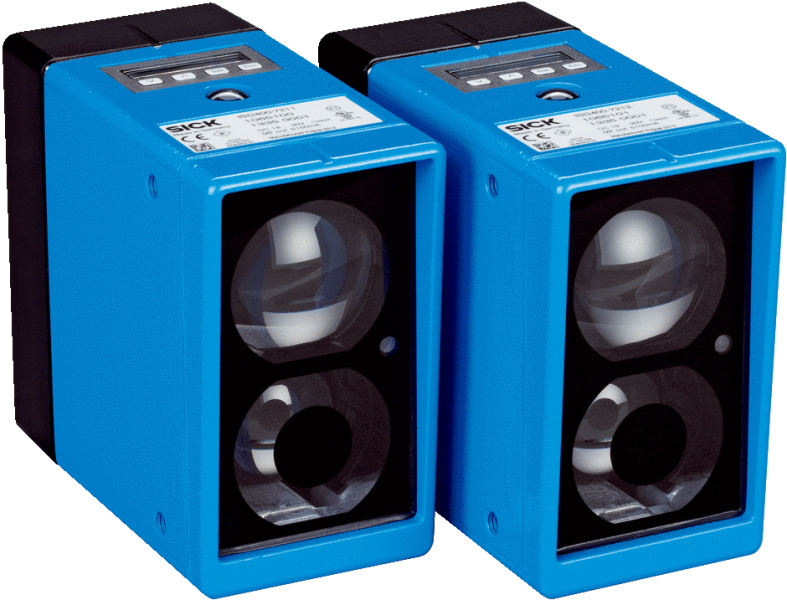

1065103 — ISD400-7222 Датчик расстояния лазерный 0,2–150 м

ISD400-7222
SICK
Заказной №1065103
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Дальность передачи0,2 m ... 150 m
    Источник света

    Лазер, красный (660 nm)

    Лазер, инфракрасный (785 nm)

    Класс лазера1M (IEC 60825-1:2014, EN 60825-1:2014)
    Тип. размер светового пятна (расстояние)1,75 m (на расст. 100 м)
    Угол раскрытия

    1° (Передатчик)

    1,5° (Приемник)

    Обогрев✔
  • Интерфейсы
    Ethernet✔
    Скорость передачи данных100 Mbit/s
    Переключающий выходHIGH: Uv – 3 В, LOW: < 2 В
    Дискретный входUv: передатчик деактивирован
  • Механика/электроника
    Напряжение питания UVПост. ток 18 V ... 30 V
    Потребляемая мощность≤ 30 W 1) 2)
    Материал корпусаAlSi12
    Тип подключения1 разъем Ethernet M12, 4-конт., D-кодир.1 штекер питания M12, 4-конт., A-кодир.
    ВесОк. 800 g
    ЧастотаF2
    Тип защитыIP65
    Класс защитыIII
    • 1) Без нагрузки.
    • 2) При 24 В.
  • Данные окружающей среды
    Электромагнитная совместимость (ЭМС)EN 61000-6-2, EN 61000-6-4 1)
    Рабочий диапазон температур

    –40 °C ... +55 °C, Работа с нагревателем

    –40 °C ... +75 °C, Работа с охлаждающим корпусом

    Диапазон температур при хранении–40 °C ... +75 °C
    Макс. отн. влажность воздуха (без образования конденсата)90 %, без образования конденсата
    • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.
  • Общие указания
    ПримечаниеДля создания канала передачи данных требуется пара устройств, одно из которых имеет частоту F1 (ISD400-7xx1), а второе частоту F2 (ISD400-7xx2). Передача без жесткой привязки к протоколу позволяет использовать самые разные протоколы технологии Ethernet (PROFINET, PROFIsafe, EtherNet/IP, EtherCAT, TCP/IP и др.).
  • Классификации
    ECl@ss 5.019039001
    ECl@ss 5.1.419039001
    ECl@ss 6.019179090
    ECl@ss 6.219179090
    ECl@ss 7.019179090
    ECl@ss 8.019179090
    ECl@ss 8.119179090
    ECl@ss 9.019179090
    ETIM 5.0EC000515
    ETIM 6.0EC000515
    UNSPSC 16.090143201404
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж тип подключения Ethernet тип подключения напряжение питания схема соединений, напряжение питания схема соединений Ethernet Варианты настройки Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC000515
ECl@ss19179090
UNSPSC43201404
Ethernet✔
Вес, кгОк. 800 g
Обогрев✔
МатериалAlSi12
Тип защитыIP65
ПримечаниеДля создания канала передачи данных требуется пара устройств, одно из которых имеет частоту F1 (ISD400-7xx1), а второе частоту F2 (ISD400-7xx2). Передача без жесткой привязки к протоколу позволяет использовать самые разные протоколы технологии Ethernet (PROFINET, PROFIsafe, EtherNet/IP, EtherCAT, TCP/IP и др.).
Частота, ГцF2
Мощность, Вт≤ 30 W 1) 2)
Класс лазера1M (IEC 60825-1:2014, EN 60825-1:2014)
Источник светаЛазер, красный (660 nm)Лазер, инфракрасный (785 nm)
Угол раскрытия1° (Передатчик)1,5° (Приемник)
Дискретный входUv: передатчик деактивирован
Степень защиты (IP)III
Дальность передачи0,2 m ... 150 m
Переключающий выходHIGH: Uv – 3 В, LOW: < 2 В
Напряжение питания UVПост. ток 18 V ... 30 V
Скорость передачи данных100 Mbit/s
Тип. размер светового пятна1,75 m (на расст. 100 м)
Макс. отн. влажность воздуха90 %, без образования конденсата
Рабочий диапазон температур–40 °C ... +55 °C, Работа с нагревателем–40 °C ... +75 °C, Работа с охлаждающим корпусом
Электрическое подсоединение1 разъем Ethernet M12, 4-конт., D-кодир.1 штекер питания M12, 4-конт., A-кодир.
Электромагнитная совместимостьEN 61000-6-2, EN 61000-6-4 1)
Диапазон температур при хранении–40 °C ... +75 °C
Ethernet✔Скорость передачи данных100 Mbit/sEthernet
