Каталог·Фотоэлектрические датчики·GTB10-R3811 Фотоэлектрический датчик с отражением от объекта, подавление заднего фона, 20...950 мм, 24–240 В AC/DC

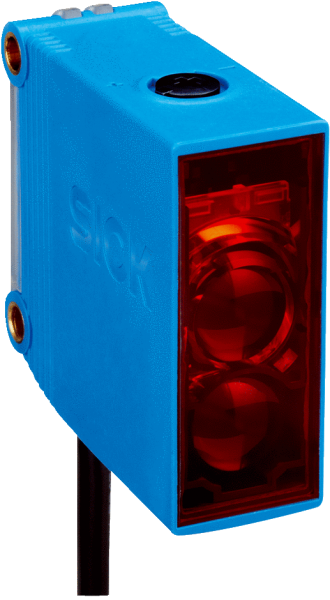

1064686 — GTB10-R3811 Фотоэлектрический датчик с отражением от объекта

GTB10-R3811
SICK
Заказной №1064686
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)20 mm x 50 mm x 51,5 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.20 mm ... 950 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 8 mm (700 mm)
    Длина волны625 nm
    НастройкаПотенциометр, 5 оборотов
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания24 V AC/DC ... 240 V AC/DC 1)
    Остаточная пульсация± 5 Vss 2)
    Потребляемая мощность≤ 2,5 VA
    Переключающий выходРеле, SPDT, электрически изолированный 3)
    Макс. мощность переключения (ток/напряжение)

    0,11 A (250 V DC)

    3 A (30 V DC)

    3 A (250 V AC)

    Оценка≤ 10 ms
    Частота переключения20 Hz 4)
    Тип подключенияКабель, 5-жильный, 2 m 5)
    Материал кабеляPVC
    Сечение провода0,25 mm²
    Схемы защитыC 6)
    Класс защитыII 7)
    Вес115 g
    Излучение помехEN 61000-6-3 (2011-09) 8)
    Материал корпусаПластик, ABS/PMMA
    Тип защитыIP67
    Реле, циклы переключения, мин.100 000 циклов (3 A)
    Категория потребленияПерем. ток — 15, пост. ток — 13, согласно EN 60947-1
    ЭМСEN 60947-5-2
    Диапазон температур при работе–30 °C ... +60 °C 9)
    Диапазон температур при хранении–40 °C ... +70 °C
    № файла ULNRKH.E348498 & NRKH7.E348498
    Прочие стандартыUL325 10)
    • 1) +- 10 %.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) При индуктивной или емкостной нагрузке предусмотреть необходимое искрогашение.
    • 4) При соотношении светло/темно 1:1.
    • 5) Запрещается деформировать кабель ниже 0 °C.
    • 6) C = подавление импульсных помех.
    • 7) Расчетное напряжение: 250 В перем. тока.
    • 8) При питании от постоянного тока длина кабелей между источником питания и датчиком должна быть меньше 30 м.
    • 9) UL: 0 °C ... +50 °C.
    • 10) Отвечает требованиям согласно UL325, если используется внешний защитный корпус (например, BEF-G10WSG, 2071960).
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Опции настройки Схема соединений cd-163 Характеристика GTB10, красный свет Размер светового пятна Диаграмма расстояний срабатывания GTB10, красный свет Габаритный чертеж GTB10, AC/DC, кабель Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
9) UL0 °C ... +50 °C.
ECl@ss27270904
UNSPSC39121528
ЭМСEN 60947-5-2
Вес, кг115 g
Оценка≤ 10 ms
Размер20 mm x 50 mm x 51,5 mm
МатериалПластик, ABS/PMMA
№ файла ULNRKH.E348498 & NRKH7.E348498
НастройкаПотенциометр, 5 оборотов
Тип защитыIP67
Длина волны625 nm
Мощность, Вт≤ 2,5 VA
Схемы защитыC 6)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Излучение помехEN 61000-6-3 (2011-09) 8)
Материал кабеляPVC
Сечение провода0,25 mm²
Прочие стандартыUL325 10)
Степень защиты (IP)II 7)
Переключающий выходРеле, SPDT, электрически изолированный 3)
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В24 V AC/DC ... 240 V AC/DC 1)
Остаточная пульсация± 5 Vss 2)
Частота переключения20 Hz 4)
Категория потребленияПерем. ток — 15, пост. ток — 13, согласно EN 60947-1
7) Расчетное напряжение250 В перем. тока.
Дистанция работы, макс.20 mm ... 950 mm 1)
Размеры светового пятнаØ 8 mm (700 mm)
Макс. мощность переключения0,11 A (250 V DC)3 A (30 V DC)3 A (250 V AC)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель, 5-жильный, 2 m 5)
Реле, циклы переключения, мин.100 000 циклов (3 A)
Диапазон температур при работе–30 °C ... +60 °C 9)
4) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +70 °C
