Габаритный чертёж CDB650 Показать всё Скрыть всёХарактеристики
| ETIM | EC001604 |
|---|---|
| ECl@ss | 27242608 |
| UNSPSC | 32151705 |
| Цвет | Синий (RAL 5012) |
| Вес, кг | 265 g |
| Корпус | Polycarbonat |
| Размер | 124,2 mm x 113,1 mm x 53,9 mm |
| Тип защиты | IP65 |
| Примечание | В зависимости от подключенного датчика |
| Мощность, Вт | 1 W |

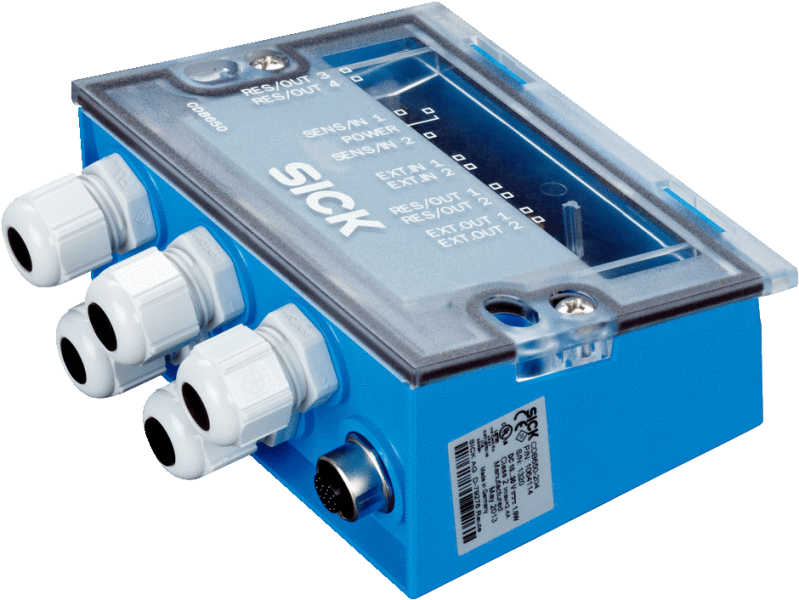

| Краткое описание | Базовый соединительный модуль для подключения датчика: предохранитель 2 A, 5 кабельных вводов и интерфейс RS-232 для датчика через M12, 17-конт. гнездовой разъем, все выходы выведены на клемму. |
| Сервисный разъем | 9-конт. штекер D-Sub (внутренний) |
| Последовательный | ✔ , RS-232, RS-422, RS-485 |
| Степень защиты (IP) | III |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | В зависимости от подключенного датчика |
| Подключение сканера | 17-конт. гнездовой разъем M12, A-кодир. |
| Оптическая индикация | 11 LEDs |
| Переключающие выходы | В зависимости от подключенного датчика |
| Рабочее напряжение, В | 10 V DC ... 30 V DC |
| Температура хранения | –30 °C ... +75 °C |
| Поддерживаемые изделия | Серия Lector®, CLV62x - CLV64x (в зависимости от модели), CLV69x, RFH6xx, RFU62x, RFU63x |
| Поддержка модуля дисплея | Нет |
| Поддержка модуля питания | Нет |
| Поддержка модуля имитации | Да |
| Диапазон рабочих температур | –40 °C ... +50 °C |
| Поддержка модуля промышленной сети | Нет |
| Допустимая относительная влажность воздуха | ≤ 90 %, без образования конденсата |
| CANПримечаниеВ зависимости от подключенного датчика | CAN |
| Последовательный✔ , RS-232, RS-422, RS-485ПримечаниеВ зависимости от подключенного датчика | Последовательный |
