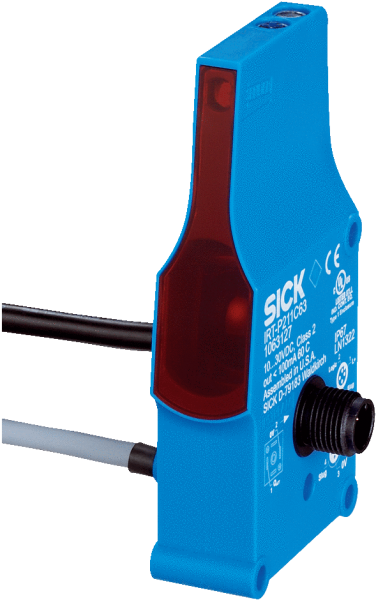

Схема соединений cd-264 Характеристика Размер светового пятна Диаграмма расстояний срабатывания Схема соединений Габаритный чертеж R / IR без магнитного клапана Показать всё Скрыть всёХарактеристики
| ETIM | EC002719 |
|---|---|
| ECl@ss | 27270904 |
| UNSPSC | 39121528 |
| Вес, кг | 175 g |
| Оценка | 2 ms |
| Размер | 20,6 mm x 99,2 mm x 48,9 mm |
| Материал | Пластик, ABS |
| № файла UL | NRKH.E189383 & NRKH7.E189383 |
| Настройка | Потенциометр, 9 оборотов |
| Пускатель | Пневматический, клапан поставляется отдельно |
| Тип защиты | IP67 |
| Тип отвода | Разгрузка отдельных единиц, Пакетная разгрузка |
| Схемы защиты | A 4)C 5)D 6) |
| Вид излучения | Инфракрасный свет |
| Источник света | Светодиод 3) |
| Угол излучения | 7° |
| Потребление тока | < 20 mA 3) |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | ≤ 100 mA |
| Переключающий выход | PNP |
| 3) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Частота переключения | 250 Hz |
| Дистанция работы, макс. | 60 mm ... 900 mm |
| Размеры светового пятна | Ø 20 mm (500 mm) |
| Расстояние срабатывания | 60 mm ... 900 mm |
| Логический принцип работы | Подача отдельных единиц |
| Принцип датчика/ обнаружения | Датчик с отражением от объекта, Подавление заднего фона |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Сигнальное напряжение PNP HIGH/LOW | Ок. UV — 0,5 В/0 В |
| Специальные случаи применения | Контроль зон на накопительных конвейерах |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| Максимальное количество датчиков | Ок. 30 1)Ок. 50 2) |
| Тип подключения магнитного клапана | Кабель с подключением клапана 9,4 мм DIN |
| Ударопрочность и виброустойчивость | Согласно IEC 68 |
| Принцип действия магнитного клапана | HIGH to Drive |
| Тип подключения для последовательного соединения | Кабель с розеткой, M12, 4-конт. 2 m |
