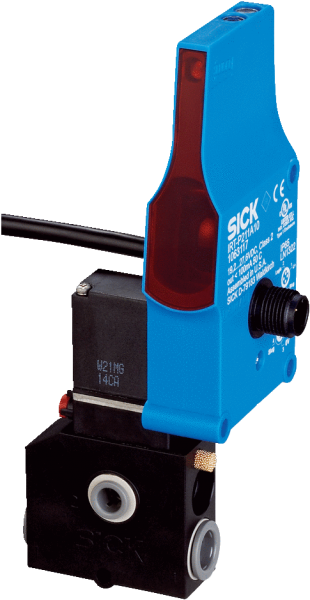

1063103 — IRT-P211E40 Фотоэлектрический датчик с отражением от объекта

Показать всё Скрыть всё

• Характеристики

  Пускатель	Пневматический, клапан имеется
  Максимальное количество датчиков	Ок. 30 1) Ок. 50 2)
  Логический принцип работы	Подача отдельных единиц
  Тип отвода	Разгрузка отдельных единиц, Пакетная разгрузка
  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	50 mm x 147,4 mm x 48,9 mm
  Дистанция работы, макс.	60 mm ... 900 mm
  Расстояние срабатывания	60 mm ... 900 mm
  Вид излучения	Инфракрасный свет
  Источник света	Светодиод 3)
  Размеры светового пятна (расстояние)	Ø 20 mm (500 mm)
  Угол излучения	7°
  Настройка	Потенциометр, 9 оборотов
  Специальные случаи применения	Контроль зон на накопительных конвейерах

  • 1) Питание в конце последовательного соединения.
  • 2) Питание в середине последовательного соединения.
  • 3) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	19,2 V DC ... 27,6 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	< 20 mA 3)
  Переключающий выход	PNP
  Сигнальное напряжение PNP HIGH/LOW	Ок. UV — 0,5 В/0 В
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	2 ms
  Частота переключения	250 Hz
  Тип подключения	Разъем M12, 4-конт.
  Тип подключения для последовательного соединения	Кабель с розеткой, M12, 4-конт. 1,2 m
  Схемы защиты	A 4) C 5) D 6)
  Класс защиты	III
  Вес	175 g
  Материал корпуса	Пластик, ABS
  Тип защиты	IP65
  Ударопрочность и виброустойчивость	Согласно IEC 68
  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E189383 & NRKH7.E189383
  Среда для магнитного клапана	Сжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом
  Конструкция магнитного клапана	3/2-ходовой клапан
  Принцип действия магнитного клапана	Air to Drive (NC)
  Тип подключения магнитного клапана	Сжатый воздух, диаметр 2 x 8 мм, Рабочий трубопровод диаметром 8 мм
  Параметры катушки	24 V DC 2 W
  Расход воздуха	Ок. 20 Nl/min
  Производительность удаления воздуха	Ок. 130 Nl/min
  Диапазон рабочего давления	2 bar ... 8 bar

  • 1) Предельные значения.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки и при обесточенном клапане.
  • 4) А = подключения UV с защитой от переполюсовки.
  • 5) C = подавление импульсных помех.
  • 6) D = выходы с защитой от короткого замыкания.

• Пневматика

  Параметры катушки	24 V DC 2 W
  Среда для магнитного клапана	Сжатый воздух или нейтральный газ, отфильтровано, без масла или с маслом
  Конструкция магнитного клапана	3/2-ходовой клапан
  Тип подключения магнитного клапана	Сжатый воздух, диаметр 2 x 8 мм, Рабочий трубопровод диаметром 8 мм
  Расход воздуха	Ок. 20 Nl/min
  Производительность удаления воздуха	Ок. 130 Nl/min
  Диапазон рабочего давления	2 bar ... 8 bar

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-264 Характеристика Размер светового пятна Диаграмма расстояний срабатывания Габаритный чертеж IR, клапан метрический/дюймовый Вид: Галерея Список Показать всё Скрыть всё
