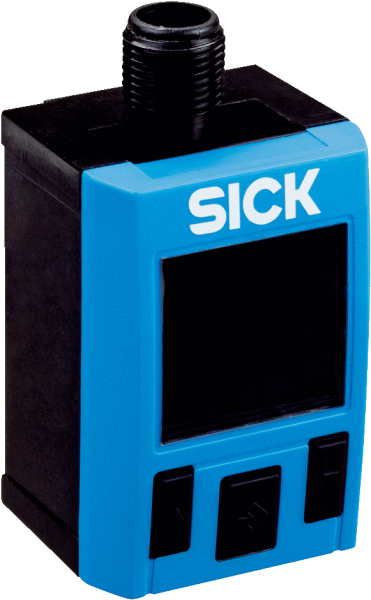

Габаритный чертеж Нижняя сторона: быстроразъемный фитинг на 4-мм пневматический шланг, обратная сторона: внутр. резьба G ¼ Тип подключения Круглый штекерный соединитель M12 x 1, 4-контактный Инструкции по монтажу Показать всё Скрыть всёХарактеристики
| ETIM | EC000243 |
|---|---|
| ECl@ss | 27371814 |
| UNSPSC | 41112409 |
| Среда | Сухой сжатый воздух |
| Дисплей | ЖК-дисплей с фоновой светодиодной подсветкой (цвет зеленый/красный), электронный, поворот на 180°Индикация давления: 4 разряда, 16 сегментовЕдиница измерения переключается на индикаторе: бар, МПа, кПа, psi и inHgОбновление: 1000, 500, 200, 100 мс (программируется) |
| Материал | Корпус: поликарбонат, Кнопки: TPE, Крепление на монтажной рейке: POM, Уплотнения: NBR |
| Тип защиты | IP65 / IP67 (согласно IEC 60529) 2) |
| Вес датчика | Ок. 40 g |
| Тип давления | Относительное давление |
| Нелинейность | ≤ ± 0,5 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
| Сертификат RoHS | ✔ |
| Сертификат cRUus | ✔ |
| Класс защиты III | ✔ |
| Класс точности | ≤ ± 1,5 % интервала |
| Выходной сигнал | PNP/NPN/Push-Pull + 4–20 мА / 0–10 В |
| 1) Нижняя сторона | быстроразъемный фитинг для пневматического шланга 4 мм, обратная сторона: внутренняя резьба G ¼ согласно DIN ISO 16030. |
| Потребление тока | Макс. 40 мА при L+ = 24 В DC |
| Диапазон измерения | 0 bar ... 10 bar |
| Время инициализации | 300 ms |
| Электробезопасность | Класс защиты: IIIЗащита от перенапряжения: 32 В DCУстойчивость к короткому замыканию: QA, Q1, Q2 относительно M и L+Защита от инверсии полярности: L+ относительно M |
| Напряжение питания, В | 17–30 В DC |
| Температура хранения | –20 °C ... +80 °C |
| Коррекция нулевой точки | Макс. + 5 % интервала |
| Устойчивость к вибрации | Макс. 5 g (10–150 Гц), xyz, согласно DIN EN 60068-2-6 |
| Технические подключения | PIF 4 mm + G ¼ 1) |
| Устойчивость к сотрясениям | Макс. 30 g, xyz, согласно DIN EN 60068-2-27 (11 мс, механический удар) |
| Соответствие требованиям ЕС | Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3 |
| Электрическое подсоединение | Круглый штекерный соединитель M12 x 1, 4-контактный |
| Температура окружающей среды, °C | 0 °C ... +60 °C |
| Диапазон номинальных температур | +10 °C ... +60 °C |
| Относительная влажность воздуха | ≤ 90 % |
| Точность настройки дискретных выходов | ≤ ± 0,2 % интервала |
| Неповторяемость результатов измерений | ≤ ± 0,2 % интервала |
| Аналоговый выходной сигнал и допустимая нагрузка RA | Опционально, 4–20 мА / 0–10 В. Автоматическое переключение в зависимости от подключенной нагрузки или жесткая настройка. Инвертируемые выходные сигналы: 20–4 мА / 10–0 ВСопротивление нагрузки для выхода по току < 600 ОмСопротивление нагрузки для выхода по напряжению > 3 кОм |
