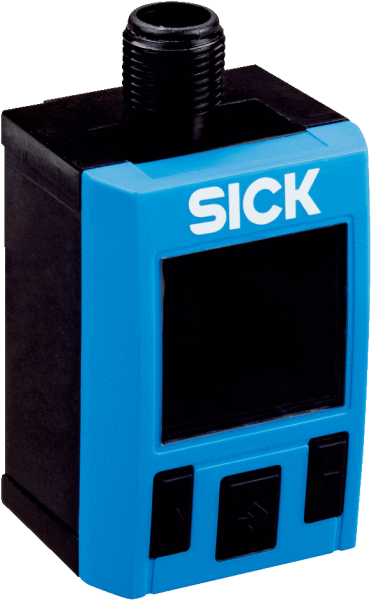

1062971 — PAC50-CGB Датчик давления 0...6 бар

Показать всё Скрыть всё

• Характеристики

  Среда	Сухой сжатый воздух
  Тип давления:	Относительное давление
  Диапазон измерения	0 bar ... 6 bar
  Рабочая температура	0 °C ... +60 °C
  Аналоговый выходной сигнал и допустимая нагрузка RA	Опционально, 4–20 мА / 0–10 В. Автоматическое переключение в зависимости от подключенной нагрузки или жесткая настройка. Инвертируемые выходные сигналы: 20–4 мА / 10–0 В Сопротивление нагрузки для выхода по току < 600 Ом Сопротивление нагрузки для выхода по напряжению > 3 кОм
  Коррекция нулевой точки	Макс. + 5 % интервала
  Выходной сигнал	PNP/NPN/Push-Pull + 4–20 мА / 0–10 В
  Дисплей	ЖК-дисплей с фоновой светодиодной подсветкой (цвет зеленый/красный), электронный, поворот на 180° Индикация давления: 4 разряда, 16 сегментов Единица измерения переключается на индикаторе: бар, МПа, кПа, psi и inHg Обновление: 1000, 500, 200, 100 мс (программируется)
  Время инициализации	300 ms

• Производительность

  Нелинейность	≤ ± 0,5 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2
  Точность	≤ ± 1,5 % интервала
  Точность настройки дискретных выходов	≤ ± 0,2 % интервала
  Неповторяемость результатов измерений	≤ ± 0,2 % интервала
  Диапазон номинальных температур	+10 °C ... +60 °C

• Механика/электроника

  Технические подключения	2 x G ¼ 1)
  Материал корпуса	Корпус: поликарбонат, Кнопки: TPE, Крепление на монтажной рейке: POM, Уплотнения: NBR
  Тип подключения	Круглый штекерный соединитель M12 x 1, 4-контактный
  Напряжение питания	17–30 В DC
  Потребление тока	Макс. 40 мА при L+ = 24 В DC
  Электробезопасность	Класс защиты: III Защита от перенапряжения: 32 В DC Устойчивость к короткому замыканию: QA, Q1, Q2 относительно M и L+ Защита от инверсии полярности: L+ относительно M
  Соответствие требованиям ЕС	Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3
  Вес датчика	Ок. 40 g
  Тип защиты	IP65 / IP67 (согласно IEC 60529) 2)
  Класс защиты III	✔
  Сертификат RoHS	✔
  Сертификат cRUus	✔

  • 1) Нижняя сторона: внутренняя резьба G ¼, обратная сторона: внутренняя резьба G ¼, обе согласно DIN ISO 16030.
  • 2) Во вставленном состоянии с подходящей ответной частью.

• Данные окружающей среды

  Температура окружающей среды	0 °C ... +60 °C
  Температура хранения	–20 °C ... +80 °C
  Относительная влажность воздуха	≤ 90 %
  Устойчивость к сотрясениям	Макс. 30 g, xyz, согласно DIN EN 60068-2-27 (11 мс, механический удар)
  Устойчивость к вибрации	Макс. 5 g (10–150 Гц), xyz, согласно DIN EN 60068-2-6

• Классификации

  ECl@ss 5.0	27371814
  ECl@ss 5.1.4	27371814
  ECl@ss 6.0	27371814
  ECl@ss 6.2	27371814
  ECl@ss 7.0	27371814
  ECl@ss 8.0	27371814
  ECl@ss 8.1	27371814
  ECl@ss 9.0	27371814
  ETIM 5.0	EC000243
  ETIM 6.0	EC000243
  UNSPSC 16.0901	41112409

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Нижняя сторона: внутр. резьба G ¼, обратная сторона: внутр. резьба G ¼ Тип подключения Круглый штекерный соединитель M12 x 1, 4-контактный Инструкции по монтажу Вид: Галерея Список Показать всё Скрыть всё
