Каталог·Фотоэлектрические датчики·WTB4S-3F3160S12 Фотоэлектрический датчик с отражением от объекта, подавление заднего фона, фиксированное расстояние 15–150 мм, 10–30 В DC

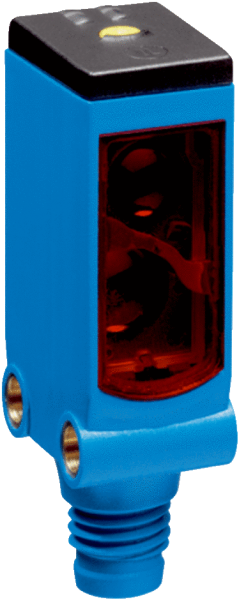

1062834 — WTB4S-3F3160S12 Фотоэлектрический датчик с отражением

WTB4S-3F3160S12
SICK
Заказной №1062834
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)12,2 mm x 41,8 mm x 17,3 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.100 mm 1)
    Расстояние срабатывания15 mm ... 150 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод PinPoint 2)
    Размеры светового пятна (расстояние)Ø 6,5 mm (150 mm)
    Длина волны650 nm
    НастройкаКнопка настройки
    Особые свойстваФиксированное расстояние срабатывания
    • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока≤ 20 mA 3)
    Переключающий выходPNP
    Тип переключенияТЕМНО
    Выходной ток Iмакс.≤ 100 mA
    Оценка< 0,5 ms 4)
    Частота переключения1.000 Hz 5)
    Тип подключенияКабель с разъемом M8, 3-конт., 100 mm
    Материал кабеляPVC
    Сечение провода0,14 mm²
    Диаметр проводаØ 3,4 mm
    Схемы защиты

    A 6)

    C 7)

    D 8)

    Класс защитыIII
    Вес30 g
    Специальный продукт✔
    Материал корпусаПластик, ABS
    Материал, оптикаПластик, PMMA
    Тип защиты

    IP67

    IP66

    Диапазон температур при работе–40 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +75 °C
    № файла ULNRKH.E181493 & NRKH7.E181493
    • 1) Предельные значения.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) Продолжительность сигнала при омической нагрузке.
    • 5) При соотношении светло/темно 1:1.
    • 6) А = подключения UV с защитой от переполюсовки.
    • 7) C = подавление импульсных помех.
    • 8) D = выходы с защитой от короткого замыкания.
  • Классификации
    ECl@ss 5.027270904
    ECl@ss 5.1.427270904
    ECl@ss 6.027270904
    ECl@ss 6.227270904
    ECl@ss 7.027270904
    ECl@ss 8.027270904
    ECl@ss 8.127270904
    ECl@ss 9.027270904
    ETIM 5.0EC002719
    ETIM 6.0EC002719
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-045 Диаграмма расстояний срабатывания WTB4S-3, 180 mm Характеристика WTB4S-3, 180 mm Габаритный чертеж WTB4S-3, кнопка Teach-in Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC002719
ECl@ss27270904
UNSPSC39121528
Вес, кг30 g
Оценка< 0,5 ms 4)
Размер12,2 mm x 41,8 mm x 17,3 mm
МатериалПластик, ABS
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаКнопка настройки
Тип защитыIP67IP66
Длина волны650 nm
Схемы защитыA 6)C 7)D 8)
Вид излученияВидимый красный свет
Форма корпусаПрямоугольный
Источник светаСветодиод PinPoint 2)
Диаметр проводаØ 3,4 mm
Материал кабеляPVC
Особые свойстваФиксированное расстояние срабатывания
Сечение провода0,14 mm²
Материал, оптикаПластик, PMMA
Потребление тока≤ 20 mA 3)
Тип переключенияТЕМНО
Степень защиты (IP)III
Выходной ток Iмакс.≤ 100 mA
Переключающий выходPNP
Специальный продукт✔
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения1.000 Hz 5)
Дистанция работы, макс.100 mm 1)
Размеры светового пятнаØ 6,5 mm (150 mm)
Расстояние срабатывания15 mm ... 150 mm 1)
Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
Электрическое подсоединениеКабель с разъемом M8, 3-конт., 100 mm
Диапазон температур при работе–40 °C ... +60 °C
5) При соотношении светло/темно 11.
Диапазон температур при хранении–40 °C ... +75 °C
