Описание
Технические чертежи

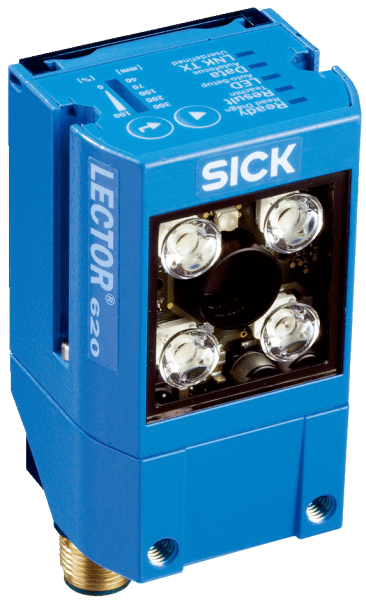

Габаритный чертеж Lector62x Professional Диаграмма поля считывания Зона обзора Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| USB | ✔ |
| ETIM | EC002550 |
| ECl@ss | 27280103 |
| UNSPSC | 43211701 |
| CANopen | ✔ |
| Ethernet | ✔ , TCP/IP |
| PROFINET | ✔ |
| Цвет | Светло-голубой (RAL 5012) |
| EtherCAT® | ✔ |
| Фокус | Программируемый автофокус |
| PROFIBUS DP | ✔ |
| Вес, кг | 170 g |
| Датчик | Датчик с КМОП-матрицей, оттенки серого |
| Корпус | Алюминиевое литье |
| Размер | 71 mm x 43 mm x 35,6 mm 1) |
| EtherNet/IP™ | ✔ |
| Вариант | ECO |
| Функция | Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер) |
| Объектив | Интегрированный |
| Тип защиты | IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) |
| Примечание | USB 2.0 |
| Виды 2D-кодов | Data-Matrix ECC200, GS1 Data-Matrix, PDF417, QR-код, PDF417 Truncated |
| Мощность, Вт | Typ. 3 W |
| Шрифты OCR / OCV | Шрифты с возможностью обучения |
| Выходной ток | ≤ 100 mA |
| Карта памяти | Карта памяти MicroSD (Flash-Card), макс. 32 ГБ, опция |
| Класс лазера | 1, соответствует 21 CFR 1040.10, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) |
| Виды штрихкода | GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93 |
| Высота символа | ≥ 1 mm |
| Источник света | Светодиоды подсветки: видимый красный свет (λ = 617 ± 15 нм), видимый синий свет (λ = 470 ± 15 нм)Светодиод обратной связи: видимый зеленый свет (λ = 525 ± 15 нм)Лазерный целеуказатель: видимый красный свет (λ = 630–680 нм) |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Разрешение кода | ≥ 0,1 mm 1) |
| Класс светодиода | 1 (IEC 62471:2006-07, EN 62471:2008-09) |
| Последовательный | ✔ , RS-232, RS-422 |
| Степень защиты (IP) | III |
| USB✔ПримечаниеUSB 2.0 | USB |
| Квалификация кода | Согласно ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 18004, ISO TR 29158/AIM DPM |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Разрешение датчика | 752 px x 480 px (WVGA) |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | 4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Фокусное расстояние | 7 mm |
| Элементы управления | 2 клавиши (выбор и запуск / отключение функций) |
| Электробезопасность | EN 60950-1 (2006-04) / EN 60950-1/A11 (2009-03) |
| Внутренняя подсветка | Красный, синий |
| Оптическая индикация | 16 LEDs (5 индикаторов состояния, 10 светодиодных шкальных индикаторов, 1 зеленый светодиод обратной связи) |
| Переключающие выходы | 4 («Результат 1», «Результат 2», 2 выхода через CMC и CDB620/CDM420 или «Результат 1», «Результат 2», «Результат 3», «Результат 4» при использовании 17-жильного кабеля со свободным концом) |
| Рабочее напряжение, В | 10 V DC ... 30 V DC |
| Температура хранения | –20 °C ... +70 °C |
| Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
| Частота сканирования | 60 Hz, Разрешение WVGA |
| Расстояние считывания | 30 mm ... 300 mm 1) 2) |
| Акустическая индикация | Бипер/зуммер (отключаемый, с возможностью функции получения результата) |
| Скорость передачи данных | 20 kbit/s ... 1 Mbit/s |
| Читаемые структуры кодов | 1D, 2D, Stacked, OCR / OCV, DPM |
| Скорость транспортировки | 4 m/s |
| Сохранение и вызов данных | Сохранение изображений и других данных на карту памяти MicroSD и внешнее FTP-хранилище |
| Средняя наработка на отказ | 75.000 h |
| Электрическое подключение | 1 x M12, 17-контактный штекер1 x M12, 4-контактный гнездовой разъем Ethernet |
| Диапазон рабочих температур | 0 °C ... +50 °C |
| Внутренняя память изображений | 135 MB |
| Максимальная частота энкодера | 300 Hz |
| Управление внешней подсветкой | Через цифровой выход (триггер макс. 24 В) |
| Электромагнитная совместимость | EN 61000-6-2 (2006-03) / EN 61000-6-2 (2009-05) |
| Тактирование сигналов считывания | Переключающие входы, свободно, Последовательный интерфейс, Ethernet, CAN, Автотактирование, Режим «Презентация» |
| Количество кодов на считывающий проход | 1 ... 50 |
| CANopen✔Скорость передачи данных20 kbit/s ... 1 Mbit/s | CANopen |
| Количество символов на считывающий проход | 500 (с функцией CAN-мультиплексер) |
| EtherNet/IP™✔Скорость передачи данных10/100 Мбит/с | EtherNet/IP™ |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| ОбъективИнтегрированныйФокусное расстояние7 mm | Объектив |
| Нечувствительность ко внешним источникам света | 2.000 lx, на код |
| EtherCAT®✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600 | EtherCAT® |
| PROFIBUS DP✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFIBUS DP |
| Последовательный✔ , RS-232, RS-422ФункцияHost, AUXСкорость передачи данных0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод | Последовательный |
| Ethernet✔ , TCP/IPФункцияHost, AUX, OPC DA Server, FTP (передача изображений)Скорость передачи данных10/100 Мбит/с | Ethernet |
| CAN✔ФункцияСеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер)Скорость передачи данных20 kbit/s ... 1 Mbit/s | CAN |
| PROFINET✔ФункцияPROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2)Скорость передачи данных10/100 Мбит/с | PROFINET |
