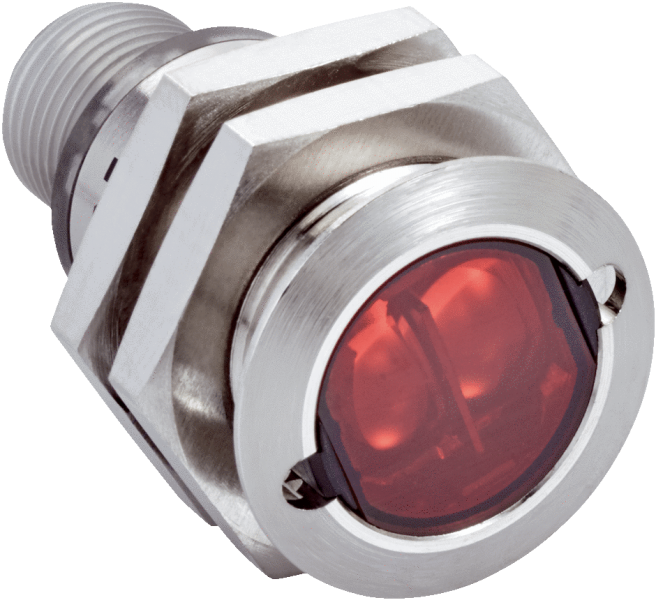

1061928 — GRL18SG-N233Z Фотоэлектрический датчик с отражением

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Двойная линза
  Форма корпуса (выход света)	Цилиндрический, прямой, монтаж заподлицо
  Диаметр резьбы (корпус)	M18 x 1
  Оптическая ось	Осевая, абсолютно плоская
  Дистанция работы, макс.	0,03 m ... 7,2 m 1)
  Расстояние срабатывания	0,06 m ... 6 m 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 175 mm (7 m)
  Длина волны	650 nm
  Настройка	Потенциометр, 270°
  Специальные случаи применения	Обнаружение прозрачных объектов

  • 1) Отражатель PL80A.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	± 5 Vss 2)
  Потребление тока	≤ 30 mA
  Переключающий выход	NPN
  Тип переключения	СВЕТЛО
  Сигнальное напряжение NPN HIGH/LOW	Ок. UV/ ≤ 3 В
  Выходной ток Iмакс.	100 mA 3)
  Оценка	< 500 µs 4)
  Частота переключения	± 1.000 Hz 5)
  Тип подключения	Разъем M12, 3-конт.
  Схемы защиты	A 6) B 7) D 8)
  Класс защиты	III
  Поляризационный фильтр	✔
  Материал корпуса	Металл, Латунь никелированная и ABS (пластмасса)
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP67
  Комплект поставки	Крепежная гайка (2 шт.)
  Специальное исполнение	Обнаружение прозрачных объектов
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–25 °C ... +55 °C 10) 9)
  Диапазон температур при хранении	–40 °C ... +70 °C
  № файла UL	NRKH.E348498 & NRKH7.E348498

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) При Uv > 24 В или температуре окружающей среды > 49°C IA max = 50 мА.
  • 4) Продолжительность сигнала при омической нагрузке.
  • 5) При соотношении светло/темно 1:1.
  • 6) А = подключения UV с защитой от переполюсовки.
  • 7) B = входы и выходы с защитой от инверсии полярности.
  • 8) D = выходы с защитой от короткого замыкания.
  • 9) При Uv

    Технические чертежи

    Схема соединений cd-045 Характеристика GRL18S Размер светового пятна GRL18S Диаграмма расстояний срабатывания GRL18S Габаритный чертеж GR18S, металл, штекер, осевой, абсолютно плоский, регулируемый Вид: Галерея Список Показать всё Скрыть всё
