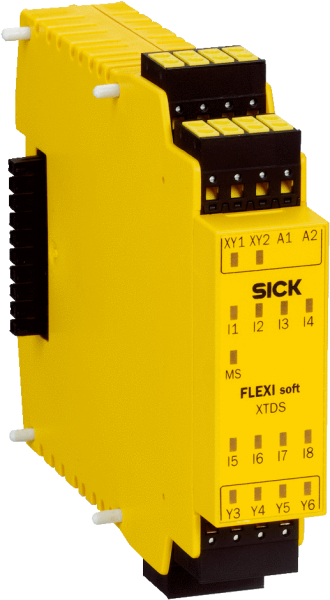

1061777 — FX3-XTDS84002 I/O-модуль безопасности 8 безопасных входов

Показать всё Скрыть всё

• Характеристики

  Модуль	I/O-модуль
  Тип конфигурации	Через программное обеспечение

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	0,4 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)

• Функции

  Совместимость с Flexi Loop

  ✔

• Интерфейсы

  Количество безопасных входов	8
  Количество тестовых выходов	0-2
  Количество небезопасных выходов	4-6 1)
  Тип подключения	Пружинные зажимы

  • 1) Дополнительно в качестве дальнейших небезопасных выходов могут также использоваться два тестовых выхода.

• Электрические данные

  Класс защиты	III (EN 61140)
  Напряжение питания	Через FLEXBUS+
  Внутр. потребляемая мощность	≤ 1,5 W 1)
  Входы Входное напряжение HIGH 13 V DC ... 30 V DC Входное напряжение LOW –5 V DC ... 5 V DC Входной ток HIGH 2,4 mA ... 3,8 mA Входной ток LOW –2,5 mA ... 2,1 mA
  Выходы тестирования Напряжение питания Через FLEXBUS+ Тип выхода Полупроводник PNP, защита от коротких замыканий Генераторы тестовых импульсов 2 Выходное напряжение HIGH 15 V DC ... 30 V DC Выходной ток ≤ 120 mA 2)
  Выходы Напряжение питания Через A1, A2 Напряжение питания 24 V DC (16,8 V DC ... 30 V DC) Тип напряжения питания PELV или SELV 3) Тип выхода Полупроводник PNP, защита от коротких замыканий Выходное напряжение HIGH 16 V DC ... 30 V DC Выходной ток ≤ 500 mA

  • 1) Через FLEXBUS+, без токов на тестовых импульсных выходах.
  • 2) На каждом из обоих генераторов контрольных импульсов. Тем самым, возможна проверка максимум 8 контролируемых цепей последовательного подключения датчиков на каждый модуль с током макс. 30 мА.
  • 3) Ток блока питания модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.

• Механические данные

  Размеры (Ш x В x Г)	22,5 mm x 96,5 mm x 120,6 mm
  Вес	139 g (± 5 %)

• Данные окружающей среды

  Тип защиты	IP20 (EN 60529)
  Диапазон рабочих температур	–25 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Влажность воздуха	10 % ... 95 %, без образования конденсата

• Классификации

  ECl@ss 5.0	27242290
  ECl@ss 5.1.4	27249090
  ECl@ss 6.0	27249090
  ECl@ss 6.2	27249090
  ECl@ss 7.0	27249090
  ECl@ss 8.0	27249090
  ECl@ss 8.1	27249090
  ECl@ss 9.0	27249090
  ETIM 5.0	EC002632
  ETIM 6.0	EC002632
  UNSPSC 16.0901	32151705
