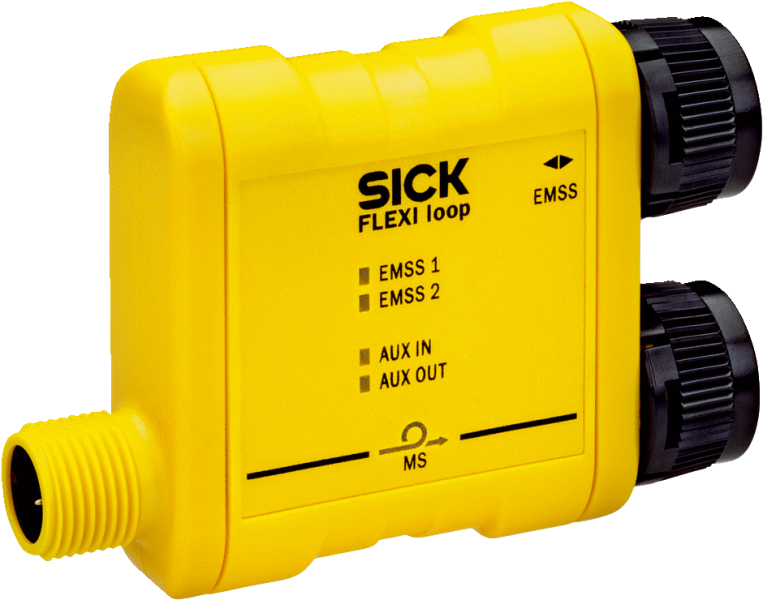

Описание
Технические чертежи
Габаритный чертеж OSSD, EMSS Схема контактов Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| LOW | 0 V DC ... 5 V DC |
| ETIM | EC001449 |
| HIGH | 13 V DC ... 30 V DC |
| PFHd | 0,76 x 10-9 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 28 g (± 5 %) |
| Размер | 68,15 mm x 48 mm x 18 mm |
| Категория | Категория 4 (EN ISO 13849) |
| Вход Flexi Loop | Разъем M12, 5-конт. |
| Тип выхода | Драйвер стороны высокого напряжения, с защитой от коротких замыканий |
| Тип защиты | IP65 (EN 60529)IP67 (EN 60529) |
| Входной ток | ≤ 6,2 mA |
| Выход Flexi Loop | Розетка M12, 5-конт. |
| Выходной ток | ≤ 2 A |
| Класс надежности | SIL3 (IEC 61508)SILCL3 (EN 62061) |
| Потребление тока | 55 mA |
| Степень защиты (IP) | III (EN 61140) |
| Ошибка расхождения | Контроль через узел Flexi Loop |
| Напряжение питания UV | 24 V DC (16,8 V DC ... 30 V DC) |
| Напряжение питания, В | 24 V DC (16,8 V DC ... 30 V DC) |
| Температура хранения | –25 °C ... +70 °C |
| Тип напряжения питания | PELV или SELV |
| Перекрестное замыкание | Контроль через узел Flexi Loop |
| Ошибка последовательности | Контроль через узел Flexi Loop |
| Уровень производительности | PL e (EN ISO 13849) |
| Диапазон рабочих температур | –25 °C ... +55 °C |
| Интервал тестового импульса | 40 ms |
| Ширина контрольного импульса | 12 ms |
| Защита от короткого замыкания | Контроль через узел Flexi Loop |
| Количество небезопасных входов | 1 |
| Количество небезопасных выходов | 1 |
| Подключение контроллера безопасности | Розетка M12, 8-конт. |
| Напряжение переключенияHIGH13 V DC ... 30 V DCLOW0 V DC ... 5 V DC | Напряжение переключения |
| Выход источника напряжения для внешних устройств | ✔ |
| Тестовый импульсный ток через переключающие контакты | 3 mA ... 6,2 mA |
| Тип подключенияПодключение контроллера безопасностиРозетка M12, 8-конт.Вход Flexi LoopРазъем M12, 5-конт.Выход Flexi LoopРозетка M12, 5-конт. | Тип подключения |
| Функции диагностики и контроляПерекрестное замыканиеКонтроль через узел Flexi LoopКороткое замыканиеКонтроль через узел Flexi LoopОшибка расхожденияКонтроль через узел Flexi LoopОшибка последовательностиКонтроль через узел Flexi Loop | Функции диагностики и контроля |
| Применение подключенийПодключение контроллера безопасностиДля двухканального эквивалентного электромеханического аварийного выключателя (EMSS), Со стандартным входом, Со стандартным выходомВход Flexi LoopДля соединения с предшествующим узлом Flexi Loop или для подключения линии Flexi Loop к контроллеру безопасности Flexi Soft.Выход Flexi LoopДля соединения с последующим модулем Flexi Loop или для завершения линии Flexi Loop терминатором Flexi Loop | Применение подключений |
