Каталог·Надежные решения для систем управления sens:Control·FLN-EMSS0000105 Модуль Flexi Loop для аварийного выключателя, розетка M12 5-конт.

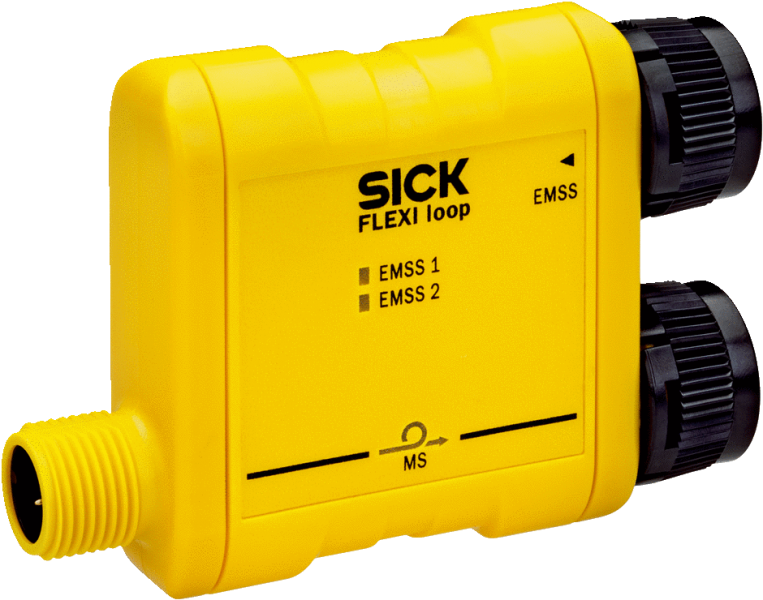

1061711 — FLN-EMSS0000105 Модуль Flexi Loop для аварийного выключателя

FLN-EMSS0000105
SICK
Заказной №1061711
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Параметры техники безопасности
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)0,76 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
  • Функции
    Функции диагностики и контроля
    Перекрестное замыканиеКонтроль через узел Flexi Loop
    Короткое замыканиеКонтроль через узел Flexi Loop
    Ошибка расхожденияКонтроль через узел Flexi Loop
    Ошибка последовательностиКонтроль через узел Flexi Loop
  • Интерфейсы
    Применение подключений
    Подключение контроллера безопасностиДля двухканального эквивалентного электромеханического аварийного выключателя (EMSS)
    Вход Flexi LoopДля соединения с предшествующим узлом Flexi Loop или для подключения линии Flexi Loop к контроллеру безопасности Flexi Soft.
    Выход Flexi LoopДля соединения с последующим модулем Flexi Loop или для завершения линии Flexi Loop терминатором Flexi Loop
    Тип подключения
    Подключение контроллера безопасностиРозетка M12, 5-конт.
    Вход Flexi LoopРазъем M12, 5-конт.
    Выход Flexi LoopРозетка M12, 5-конт.
    Количество небезопасных входов0
    Количество небезопасных выходов0
  • Электрические данные - Эксплуатационные параметры
    Класс защитыIII (EN 61140)
    Тип напряжения питанияPELV или SELV
    Напряжение питания UV24 V DC (16,8 V DC ... 30 V DC)
    Потребление тока55 mA
  • Электрические данные - Интерфейс EMSS
    Интервал тестового импульса40 ms
    Ширина контрольного импульса12 ms
    Тестовый импульсный ток через переключающие контакты3 mA ... 6,2 mA
  • Механические данные
    Размеры (Ш x В x Г)68,15 mm x 48 mm x 18 mm
    Вес28 g (± 5 %)
  • Данные окружающей среды
    Тип защиты

    IP65 (EN 60529)

    IP67 (EN 60529)

    Диапазон рабочих температур–25 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
  • Классификации
    ECl@ss 5.027371990
    ECl@ss 5.1.427371990
    ECl@ss 6.027371819
    ECl@ss 6.227371819
    ECl@ss 7.027371819
    ECl@ss 8.027371819
    ECl@ss 8.127371819
    ECl@ss 9.027371819
    ETIM 5.0EC001449
    ETIM 6.0EC001449
    UNSPSC 16.090141113704
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж OSSD, EMSS Схема контактов Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

TM20 лет (EN ISO 13849)
ETIMEC001449
PFHd0,76 x 10-9 (EN ISO 13849)
ECl@ss27371819
UNSPSC41113704
Вес, кг28 g (± 5 %)
Размер68,15 mm x 48 mm x 18 mm
КатегорияКатегория 4 (EN ISO 13849)
Вход Flexi LoopРазъем M12, 5-конт.
Тип защитыIP65 (EN 60529)IP67 (EN 60529)
Выход Flexi LoopРозетка M12, 5-конт.
Класс надежностиSIL3 (IEC 61508)SILCL3 (EN 62061)
Потребление тока55 mA
Степень защиты (IP)III (EN 61140)
Ошибка расхожденияКонтроль через узел Flexi Loop
Напряжение питания UV24 V DC (16,8 V DC ... 30 V DC)
Температура хранения–25 °C ... +70 °C
Тип напряжения питанияPELV или SELV
Перекрестное замыканиеКонтроль через узел Flexi Loop
Ошибка последовательностиКонтроль через узел Flexi Loop
Уровень производительностиPL e (EN ISO 13849)
Диапазон рабочих температур–25 °C ... +55 °C
Интервал тестового импульса40 ms
Ширина контрольного импульса12 ms
Защита от короткого замыканияКонтроль через узел Flexi Loop
Количество небезопасных входов0
Количество небезопасных выходов0
Подключение контроллера безопасностиРозетка M12, 5-конт.
Тестовый импульсный ток через переключающие контакты3 mA ... 6,2 mA
Тип подключенияПодключение контроллера безопасностиРозетка M12, 5-конт.Вход Flexi LoopРазъем M12, 5-конт.Выход Flexi LoopРозетка M12, 5-конт.Тип подключения
Функции диагностики и контроляПерекрестное замыканиеКонтроль через узел Flexi LoopКороткое замыканиеКонтроль через узел Flexi LoopОшибка расхожденияКонтроль через узел Flexi LoopОшибка последовательностиКонтроль через узел Flexi LoopФункции диагностики и контроля
Применение подключенийПодключение контроллера безопасностиДля двухканального эквивалентного электромеханического аварийного выключателя (EMSS)Вход Flexi LoopДля соединения с предшествующим узлом Flexi Loop или для подключения линии Flexi Loop к контроллеру безопасности Flexi Soft.Выход Flexi LoopДля соединения с последующим модулем Flexi Loop или для завершения линии Flexi Loop терминатором Flexi LoopПрименение подключений
