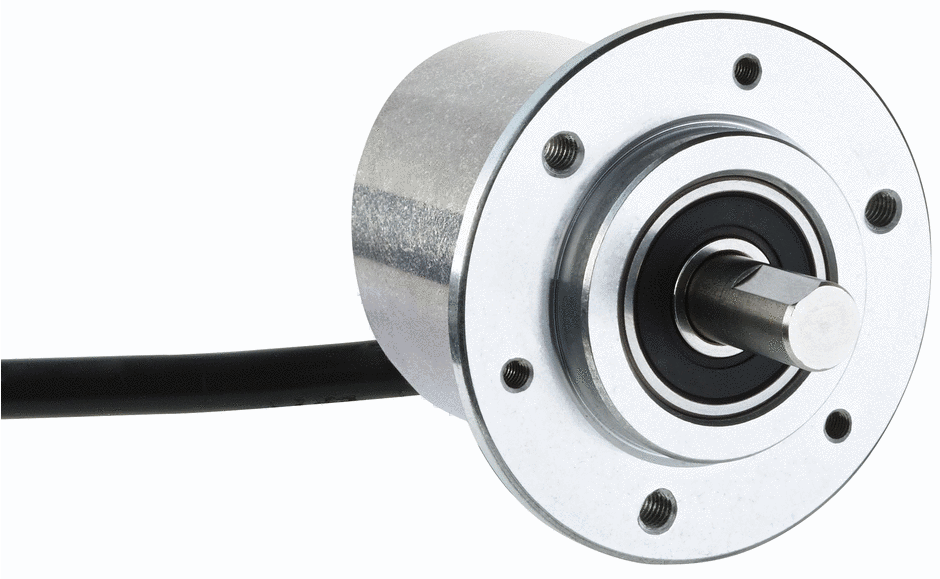

1061231 — DBS50E-S5EL00100 Энкодер 100 имп/об HTL/Push pull

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	100
  Измерительный шаг	90° электрических/импульсы
  Отклонение измерительных шагов	± 18° /импульсов на один оборот
  Допуски	± 54° /импульсов на один оборот
  Цикл нагрузки	≤ 0,5 ± 5 %
  Время инициализации	< 3 ms

• Электрические данные

  Электрический интерфейс	7 V ... 30 V, HTL/Push pull
  Тип подключения	Кабель, 8 жил, универсальный, 3 m
  Потребляемая мощность	≤ 0,5 W (без нагрузки)
  Ток нагрузки	≤ 30 mA
  Частота выходного сигнала	≤ 300 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔ 1)
  MTTFd: время до опасного выхода из строя	600 лет (EN ISO 13849-1) 2)

  • 1) Стойкость при коротком замыкании обеспечивается только в случае, если правильно подключены Us и GND.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Механическое исполнение	Сплошной вал, торцевой фланец
  Диаметр вала	8 mm x 15,5 mm
  Вес	180 g (с соединительным кабелем)
  Материал, вал	Нержавеющая сталь
  Материал, фланец	Алюминий
  Материал, корпус	Алюминий
  Материал, кабель	PVC
  Пусковой момент	0,9 Ncm (+20 °C)
  Рабочий крутящий момент	0,6 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	30 N (осевая) 50 N (радиальная)
  Рабочая частота вращения	6.000 min⁻¹ 1)
  Максимальная рабочая частота вращения	8.000 min⁻¹ 2)
  Момент инерции ротора	0,65 gcm²
  Срок службы подшипника	2 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.
  • 2) Не длительный режим работы. Качество сигнала ухудшается.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 (класс A)
  Тип защиты	IP65
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–20 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
