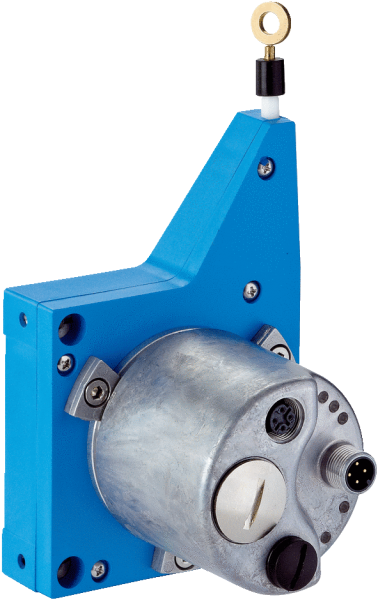

1061028 — BCG08-N1BM0399 Линейный энкодер абсолютный

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 3 m
  Воспроизводимость	≤ 0,2 mm 1)
  Линейность	≤ ± 2 mm 1)
  Гистерезис	≤ 0,4 mm 1)
  Разрешение (трос + энкодер)	0,001 mm 2) 3)

  • 1) Значение относится к тросовому механизму.
  • 2) Отображаемые значения являются округленными.
  • 3) Пример расчета для BCG08 с PROFINET: 230 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).

• Интерфейсы

  Энкодеры	Абсолютные энкодеры
  Электрический интерфейс	PROFINET
  Тип подключения	3 разъема M12, 4-конт., осевая
  Адресная настройка	Через DCP
  Протокол	PROFINET IO/RT
  Set (электронная настройка)	Через кнопку PRESET или протокол
  Профиль энкодера	V4.1 class3

• Электрические данные

  Время инициализации	1)
  Напряжение питания	10 V ... 30 V
  Потребляемая мощность	3 W
  MTTFd: время до опасного выхода из строя	80 лет 2) 3)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • 3) Значение относится только к встроенному энкодеру.

• Механические данные

  Вес (включая энкодер)	450 g
  Вес (механика)	250 g
  Материал, измерительный трос	Стальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 V4А
  Вес (измерительный трос)	1,2 g/m
  Материал, корпус тросового механизма	Пластик, Noryl
  Длина вытянутого троса на один оборот	230 mm
  Усилие возвратной пружины	Ок. 5 N ... ок. 6,3 N 1)
  Срок службы тросового механизма	Typ. 1 Млн циклов 2) 3)
  Фактическая длина вытянутого троса	3,2 m
  Диаметр измерительного троса	0,55 mm
  Ускорение троса	10 m/s²
  Скорость регулирующего воздействия	4 m/s
  Установленный энкодер	AFM60 PROFINET
  Количество шагов на один оборот	262.144
  Артикул энкодера	1059040
  Установленный механизм	MRA-G080-103D3
  Артикул механизма	5322778

  • 1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
  • 2) Один цикл состоит из размотки и намотки троса.
  • 3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Класс защиты корпуса энкодера	IP67
  Класс защиты механизма	IP50
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  Диапазон рабочих температур (энкодер)	–30 °C ... +70 °C
  Диапазон рабочих температур (механизм)	–30 °C ... +70 °C
  Диапазон рабочих температур (комбинация)	Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
  Относительная влажность воздуха/образование конденсата	90 % (Образование конденсата на оптических сканирующих элементах не допускается)

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
