Каталог·Энкодеры и датчики наклона·BTF13-K1EM05PP Энкодер абсолютный, длина измерения 5 м, аналоговый выход

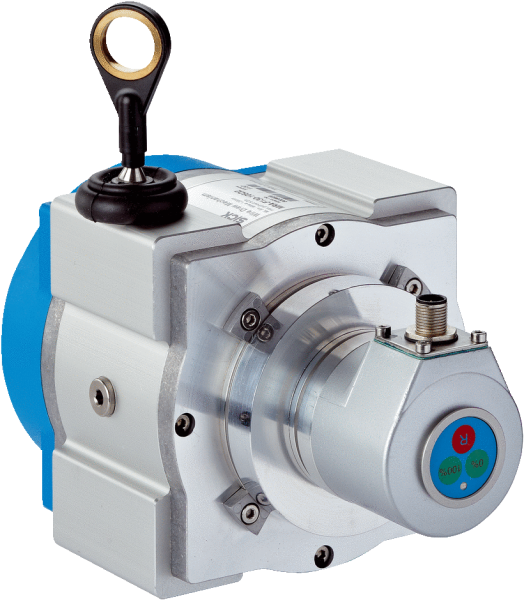

1060982 — BTF13-K1EM05PP Энкодер абсолютный

BTF13-K1EM05PP
SICK
Заказной №1060982
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Производительность
    Длина измерения0 m ... 5 m
    Воспроизводимость≤ 0,5 mm 1)
    Линейность≤ ± 3 mm 2)
    Гистерезис≤ 2 mm 1)
    Разрешение (трос + энкодер)0,02 mm 3) 4)
    • 1) Значение относится к тросовому механизму.
    • 2) Значение действительно при учете точных данных по длине измерительного троса на один оборот (находится на этикетке тросового механизма).
    • 3) Отображаемые значения являются округленными.
    • 4) Пример расчета для BTF08 с PROFINET: 200 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).
  • Интерфейсы
    ЭнкодерыАбсолютные энкодеры
    Электрический интерфейсАналоговый
    Тип подключенияРазъем M12, 5-конт., радиальная
    Тактовая частота32 kHz
    Set (электронная настройка)Über Programmierfolie
  • Электрические данные
    Время инициализации≤ 2 ms 1)
    Напряжение питания18 V ... 33 V
    Потребляемая мощность2 W
    • 1) После истечения этого времени можно считывать действительные положения.
  • Механические данные
    Вес (включая энкодер)3,2 kg
    Вес (механика)2,8 kg
    Материал, измерительный тросСтальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 V4А
    Материал, корпус тросового механизмаАлюминий (анодированный), пластик
    Длина вытянутого троса на один оборот334,1 mm 1)
    Усилие возвратной пружины15 N ... 20 N 2)
    Срок службы тросового механизмаTyp. 1 Млн циклов 3) 4)
    Фактическая длина вытянутого троса5,2 m
    Диаметр измерительного троса1,35 mm
    Ускорение троса70 m/s²
    Скорость регулирующего воздействия10 m/s
    Установленный энкодерACM60
    Артикул энкодера6045312
    Установленный механизмMRA-F130-105D2
    Артикул механизма6028626
    • 1) Отображаемые значения являются средними значениями. Точное указание длины приведено на этикетке тросового механизма.
    • 2) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
    • 3) Один цикл состоит из размотки и намотки троса.
    • 4) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
  • Данные окружающей среды
    ЭМСПо EN 61000-6-2 и EN 61000-6-3
    Класс защиты корпуса энкодераIP65
    Класс защиты механизмаIP64
    Ударопрочность50 g, 6 ms (согласно EN 60068-2-27)
    Диапазон частоты вибростойкости4 g, синус 5…100 Гц (по EN 60068-2-6)
    Диапазон рабочих температур (энкодер)–30 °C ... +70 °C
    Диапазон рабочих температур (механизм)–30 °C ... +70 °C
    Диапазон рабочих температур (комбинация)Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
  • Классификации
    ECl@ss 5.027270590
    ECl@ss 5.1.427270590
    ECl@ss 6.027270590
    ECl@ss 6.227270590
    ECl@ss 7.027270590
    ECl@ss 8.027270590
    ECl@ss 8.127270590
    ECl@ss 9.027270590
    ETIM 5.0EC001486
    ETIM 6.0EC001486
    UNSPSC 16.090141112113
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

SetÜber Programmierfolie
ETIMEC001486
ECl@ss27270590
UNSPSC41112113
ЭМСПо EN 61000-6-2 и EN 61000-6-3
Вес, кг2,8 kg
ЭнкодерыАбсолютные энкодеры
Гистерезис≤ 2 mm 1)
Линейность≤ ± 3 mm 2)
Разрешение0,02 mm 3) 4)
Мощность, Вт2 W
Ударопрочность50 g, 6 ms (согласно EN 60068-2-27)
Длина измерения0 m ... 5 m
Ускорение троса70 m/s²
Артикул энкодера6045312
Тактовая частота32 kHz
Артикул механизма6028626
Воспроизводимость≤ 0,5 mm 1)
Время инициализации≤ 2 ms 1)
Напряжение питания, В18 V ... 33 V
Установленный энкодерACM60
Класс защиты механизмаIP64
Установленный механизмMRA-F130-105D2
Электрический интерфейсАналоговый
Усилие возвратной пружины15 N ... 20 N 2)
Диапазон рабочих температурОпределяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
Материал, измерительный тросСтальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 V4А
Электрическое подсоединениеРазъем M12, 5-конт., радиальная
Диаметр измерительного троса1,35 mm
4) Пример расчета для BTF08 с PROFINET200 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 262 144 (количество шагов на один оборот) = 0,001 мм (разрешение комбинации троса и энкодера).
Класс защиты корпуса энкодераIP65
Срок службы тросового механизмаTyp. 1 Млн циклов 3) 4)
Диапазон частоты вибростойкости4 g, синус 5…100 Гц (по EN 60068-2-6)
Фактическая длина вытянутого троса5,2 m
Скорость регулирующего воздействия10 m/s
Материал, корпус тросового механизмаАлюминий (анодированный), пластик
Длина вытянутого троса на один оборот334,1 mm 1)
4) Срок службы зависит от типа нагрузки. Влияющие факторыусловия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.
