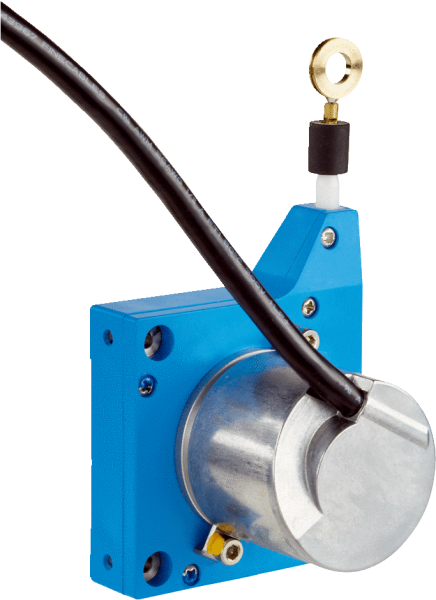

1060971 — PFG05-E1KM0160 Линейный энкодер инкрементальный

Показать всё Скрыть всё

• Производительность

  Длина измерения	0 m ... 1,25 m
  Воспроизводимость	≤ 0,2 mm 1) 2)
  Линейность	≤ ± 2 mm 1) 3)
  Гистерезис	≤ 0,4 mm 1) 4)
  Разрешение (трос + энкодер)	0,06 mm 5) 6)

  • 1) Значение относится к тросовому механизму.
  • 2) Воспроизводимостью или точностью воспроизведения называется максимальный разброс по отношению к одной точке значений определения положения, выполненное последовательно в одном направлении и в одинаковых условиях.
  • 3) Точность в тросовых энкодерах обозначается в основном с помощью понятия линейности. Она указывает, с каким максимальным отклонением можно измерить определенный участок. В отличие от воспроизводимости здесь речь идет о выполненном диапазоне измерений, а не о точке позиционирования.
  • 4) Гистерезис — это максимальный разброс по отношению к одной точке значений определения положения, выполненное последовательно из разных направлений и в одинаковых условиях.
  • 5) Отображаемые значения являются округленными.
  • 6) Пример расчета для PFG08 с HTL/push pull: 230 мм (длина вытянутого троса на один оборот, см. информацию о механических параметрах) : 16 384 (импульсов на один оборот) = 0,014 мм (разрешение комбинации троса и энкодера).

• Интерфейсы

  Энкодеры	Инкрементальные энкодеры
  Электрический интерфейс	HTL
  Тип подключения	Кабель, 8-жильный, универсальный, 1,5 m

• Электрические данные

  Максимальная частота выходного сигнала	≤ 300 kHz
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Базовый сигнал, количество	Электрические, логические соединения с A и B
  Максимальный ток нагрузки	≤ 30 mA
  Время инициализации	≤ 3 ms 1) 1)
  Напряжение питания	7 V ... 30 V
  Потребляемая мощность	0,5 W
  MTTFd: время до опасного выхода из строя	600 лет 2) 3)

  • 1) После истечения этого времени можно считывать действительные положения.
  • 2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
  • 3) Значение относится только к встроенному энкодеру.

• Механические данные

  Вес (включая энкодер)	230 g
  Вес (механика)	80 g
  Материал, измерительный трос	Стальной гибкий многопроволочный провод, нержавеющая сталь 1.4401 в оболочке V4A/PA
  Вес (измерительный трос)	0,58 g/m
  Материал, корпус тросового механизма	Пластик, Noryl
  Длина вытянутого троса на один оборот	150 mm
  Усилие возвратной пружины	1 N ... 1,4 N 1)
  Срок службы тросового механизма	Typ. 1 Млн циклов 2) 3)
  Фактическая длина вытянутого троса	1,45 m
  Диаметр измерительного троса	0,45 mm
  Ускорение троса	10 m/s²
  Скорость регулирующего воздействия	4 m/s
  Установленный энкодер	DBS36 Core
  Количество импульсов на один оборот	2.500
  Артикул энкодера	1064246
  Установленный механизм	MRA-G055-101D4
  Артикул механизма	5324019

  • 1) Эти значения измеряются при температуре окружающей среды 25 °C. При других значениях температуры могут иметь место отклонения.
  • 2) Один цикл состоит из размотки и намотки троса.
  • 3) Срок службы зависит от типа нагрузки. Влияющие факторы: условия окружающей среды, условия установки, используемый диапазон измерений, скорость перемещения, а также ускорение.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 (класс A)
  Класс защиты корпуса энкодера	IP65
  Класс защиты механизма	IP50
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	20 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  Диапазон рабочих температур (энкодер)	–30 °C ... +70 °C
  Диапазон рабочих температур (механизм)	–30 °C ... +70 °C
  Диапазон рабочих температур (комбинация)	Определяется через самое высокое минимальное и самое низкое максимальное значение диапазона рабочих температур энкодера и механизма
  Относительная влажность воздуха/образование конденсата	90 % (Образование конденсата на оптических сканирующих элементах не допускается)

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
