Описание
Технические чертежи

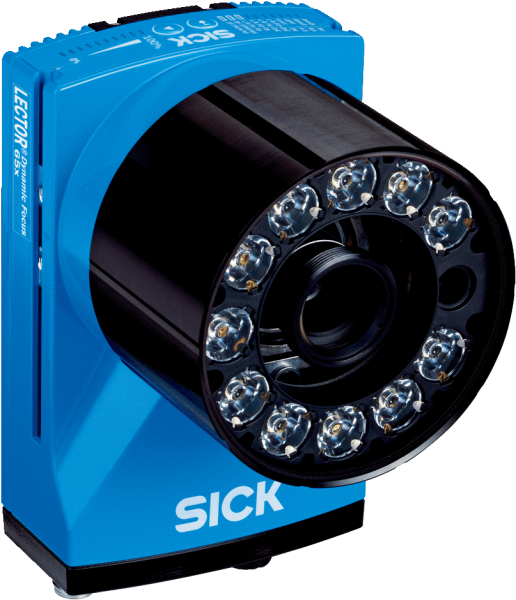

Габаритный чертеж поле видимости Lector65x Dynamic Focus с панорамой 54 мм Зона обзора Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| USB | ✔ |
| ETIM | EC002550 |
| ECl@ss | 27280103 |
| UNSPSC | 43211701 |
| Ethernet | ✔ , TCP/IP |
| PROFINET | ✔ |
| Цвет | Светло-голубой (RAL 5012) |
| Фокус | Динамическое управление фокусом |
| PROFIBUS DP | ✔ |
| Вес, кг | 963 g |
| Датчик | Датчик с КМОП-матрицей, оттенки серого |
| Корпус | Алюминиевое литье |
| Размер | 142,8 mm x 90 mm x 106,1 mm |
| EtherNet/IP™ | ✔ |
| Вариант | Комплектное устройство |
| Функция | Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер) |
| Объектив | C-Mount |
| Диафрагма | f/8 |
| Тип защиты | IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) |
| Примечание | USB 2.0 |
| Виды 2D-кодов | Data-Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR-код |
| Мощность, Вт | Typ. 20 W, ± 20 % |
| Выходной ток | ≤ 100 mA |
| Карта памяти | Карта памяти MicroSD (Flash-Card), макс. 16 ГБ, опция |
| Класс лазера | 1, соответствует 21 CFR 1040.10, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) |
| Виды штрихкода | GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post |
| Источник света | Светодиоды подсветки: белый свет (λ = 6000 K ± 500 K)Светодиод обратной связи: видимый зеленый свет (λ = 525 нм ± 15 нм)Лазерный целеуказатель: видимый красный свет (λ = 630–680 нм) |
| Ударопрочность | EN 60068-2-6 |
| Разрешение кода | ≥ 0,12 mm 1) |
| Класс светодиода | Группа риска 1 (IEC 62471:2006-07, EN 62471:2008-09) |
| Последовательный | ✔ , RS-232, RS-422 |
| Степень защиты (IP) | III |
| USB✔ПримечаниеUSB 2.0 | USB |
| Квалификация кода | Согласно ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004 |
| Оптический формат | 1″ |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Разрешение датчика | 2.048 px x 2.048 px |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | 4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB650/CDM420) |
| Фокусное расстояние | 54 mm |
| Элементы управления | 2 клавиши (выбор и запуск / отключение функций) |
| Электробезопасность | EN 60950-1 (2011-01) |
| Внутренняя подсветка | Белый |
| Оптическая индикация | 21 LEDs (10 индикаторов состояния, 10 светодиодных шкальных индикаторов, 1 зеленый светодиод обратной связи) |
| Переключающие выходы | 6 (CDB650: «Результат 1», «Результат 2», «Результат 3», «Результат 4», 2 внешних выхода через CMC600 или CDM420: «Результат 1», «Результат 2», 2 внешних выхода через CMC600 или кабель со свободным концом: «Результат 1», «Результат 2», «Результат 3», «Результат 4») |
| Рабочее напряжение, В | 24 V DC, ± 20 % |
| Температура хранения | –20 °C ... +70 °C |
| Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
| Частота сканирования | 40 Hz, при разрешении 4 Мп |
| Конфигурируемые входы | Вход энкодера, Внешний триггер |
| Расстояние считывания | 670 mm ... 2.000 mm 2) |
| Акустическая индикация | Бипер/зуммер (отключаемый, с возможностью функции получения результата) |
| Конфигурируемые выходы | Подтверждение считывания, Внешнее управление подсветкой, свободно конфигурируемые условия вывода, «Device Ready» |
| Скорость передачи данных | 20 kbit/s ... 1 Mbit/s |
| Читаемые структуры кодов | 1D, 2D, Stacked |
| Сохранение и вызов данных | Сохранение изображений и других данных на карту памяти MicroSD и внешнее FTP-хранилище |
| Виды многоуровневых кодов | PDF417 |
| Электрическое подключение | 1 x M12, 17-контактный штекер (последовательный, CAN, входы/выходы, источник питания)2 x M12, 8-контактный гнездовой разъем (Ethernet, P1 пока без функции)1 x M8, 4-контактный разъем (USB) |
| Диапазон рабочих температур | 0 °C ... +50 °C |
| Внутренняя память изображений | 512 MB |
| Максимальная частота энкодера | 1 kHz |
| Управление внешней подсветкой | Через цифровой выход (триггер макс. 24 В) или внешний разъем для подсветки |
| Электромагнитная совместимость | EN 61000-6-2:2005-08 / EN 61000-6-3 (2007-01) |
| Тактирование сигналов считывания | Переключающие входы, свободно, Последовательный интерфейс, Ethernet, CAN, Автотактирование, Режим «Презентация» |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| EtherNet/IP™✔Скорость передачи данных10/100/1000 Мбит/с | EtherNet/IP™ |
| Нечувствительность ко внешним источникам света | 2.000 lx, на код |
| ОбъективC-MountОптический формат1″Фокусное расстояние54 mmДиафрагмаf/8 | Объектив |
| Ethernet✔ , TCP/IPФункцияHost, AUX, FTP (передача изображений)Скорость передачи данных10/100/1000 Мбит/с | Ethernet |
| PROFINET✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFINET |
| PROFIBUS DP✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFIBUS DP |
| Последовательный✔ , RS-232, RS-422ФункцияHost, AUXСкорость передачи данных0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод | Последовательный |
| CAN✔ФункцияСеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер)Скорость передачи данных20 kbit/s ... 1 Mbit/s | CAN |
