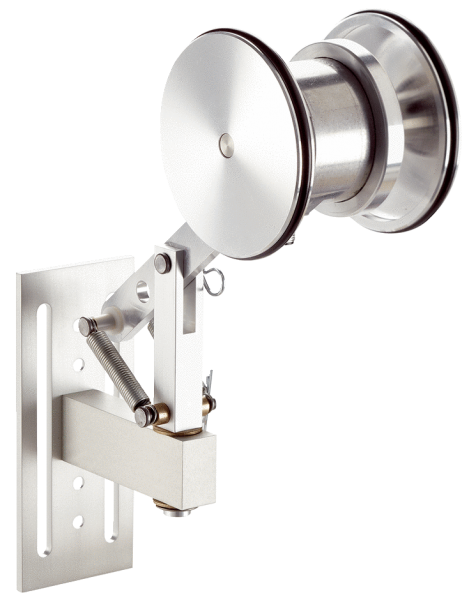

1060309 — DFV60E-22EK01024 Энкодер 65.536 имп/об TTL/HTL

Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	65.536
  Разрешение в импульсах/мм	218,45
  Измерительный шаг (разрешение мм/импульс)	0,005
  Отклонение измерительных шагов	Импульсов на каждые 300 мм
  Допуски	± 0,4 мм/м, зависит от мерного колеса (колесо + поверхность)
  Время инициализации	30 ms

• Электрические данные

  Электрический интерфейс	4,5 V ... 32 V, TTL/HTL программируется
  Тип подключения	Кабель, 8-жильный, универсальный, 1,5 m
  Потребляемая мощность, макс. без нагрузки	≤ 30 mA
  Ток нагрузки, макс.	30 mA
  Максимальная частота выходного сигнала	820 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔
  MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Окружность мерного колеса	300 mm
  Поверхность мерного колеса	O-образное кольцо NBR70 1)
  Масса	500 g
  Материал, энкодер Вал Нержавеющая сталь Фланец Алюминий Корпус Алюминий Кабель Полиуретан
  Материал, механические части пружинного кронштейна Пружинный элемент Не входят в объем поставки комплектной системы Мерное колесо, пружинный кронштейн Алюминий
  Пусковой момент	0,8 Ncm (при 20 °C)
  Рабочий крутящий момент	0,6 Ncm (при 20 °C)
  Рабочая частота вращения	1.500 min⁻¹
  Максимальная рабочая частота вращения	3.000 min⁻¹ 2)
  Срок службы подшипника	3 x 10^9 оборотов
  Максимальный ход пружины/отклонение пружинного кронштейна	40 mm
  Допустимый рабочий диапазон макс. (длительный режим работы)	± 10 mm
  Рекомендуемое отклонение пружины	20 mm ... 40 mm
  Монтажное положение относительно объекта измерения	Предпочтительно сверху, возможно снизу

  • 1) Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
  • 2) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-4
  Тип защиты	IP65
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–20 °C ... +100 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113
