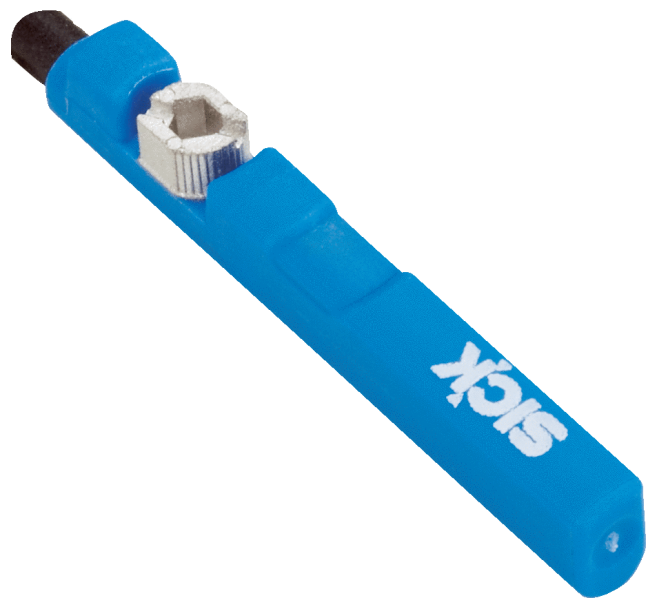

1059746 — RZC1-04ZRS-KU0 Магнитный датчик для пневмоцилиндра

Показать всё Скрыть всё

• Характеристики

  Цилиндрический корпус	C-паз
  Цилиндрические корпусы с адаптером	SMC-шина CDQ2 SMC-шина ECDQ2
  Длина корпуса	26,3 mm
  Переключающий выход	Геркон
  Частота переключения	500 Hz
  Функция выхода	Нормально открытый
  Электрическое исполнение	Перем./пост. ток, 3-проводной
  Тип защиты	IP68, IP69K 1) 2)
  Кабельный отвод	Осевая

  • 1) Согласно EN 60529 (IP67/IP68).
  • 2) Согласно DIN 40050 (IP69K).

• Механика/электроника

  Напряжение питания	5 V AC/DC ... 30 V AC/DC
  Потребление тока	5 mA 1)
  Падение напряжения	< 0,5 V
  Постоянный ток Ia	≤ 500 mA
  Мощность переключения	≤ 10 W
  Класс защиты	III
  Переход через крайнее положение тип.	7 mm
  Воспроизводимость	≤ 0,1 mT 2)
  Диапазон температур при работе	–30 °C ... +80 °C
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  ЭМС	Согласно EN 60947-5-2
  Материал корпуса	Пластик, PA, армированный
  Тип подключения	Кабель, 3-жильный, 2 m
  Материал кабеля	Полиуретан
  Сечение провода	0,09 mm²
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Без нагрузки.
  • 2) Ub и Ta постоянны.

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

Схема соединений cd-035 Габаритный чертеж Кабель Вид: Галерея Список Показать всё Скрыть всё
