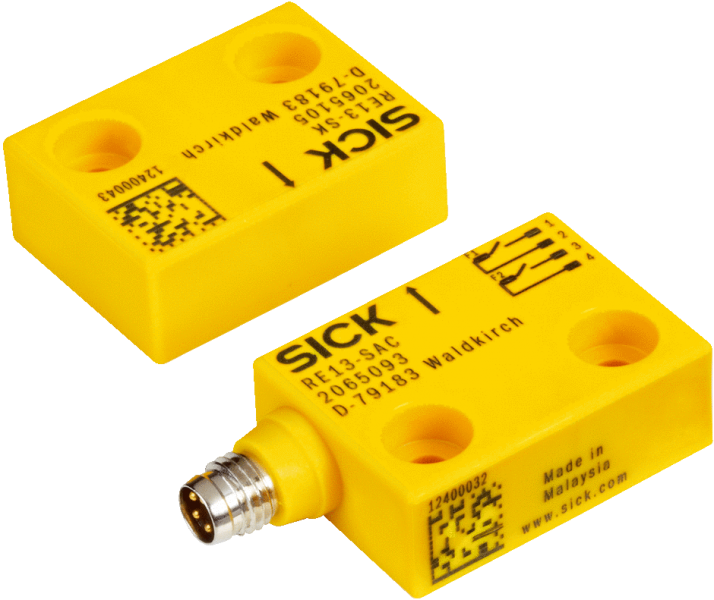

1059503 — RE13-SAC Магнитный датчик-пускатель 2 NO

Показать всё Скрыть всё

• Характеристики

  Часть системы	Датчик и пускатель
  Принцип работы датчика	Магнитный
  Количество нормально открытых контактов	2
  Количество нормально закрытых контактов	0
  Количество сигнальных контактов	0
  Безопасное расстояние включения Sao	7 mm
  Безопасное расстояние выключения Sar	20 mm
  Активные сенсорные поверхности	1
  Направления включения	3

• Параметры техники безопасности

  Значение B10d	2 x 107 циклов срабатывания
  Тип конструкции	Тип конструкции 4 (EN ISO 14119)
  Степень кодирования пускателя	Невысокая степень кодирования (EN ISO 14119)
  Безопасное состояние в случае возникновения ошибки	Выключатель не имеет внутренней функции обнаружения ошибок и в случае неисправности не может перейти в безопасное состояние. Обнаружение ошибок осуществляется с помощью подключенного логического блока, направленного на обеспечение безопасности.

• Интерфейсы

  Тип подключения

  Разъем M8, 4-конт.

• Электрические данные

  Тип выхода	Герконы
  Напряжение переключения	≤ 30 V DC
  Ток переключения	≤ 100 mA

• Механические данные

  Тип корпуса	Прямоугольный
  Размеры (Ш x В x Г)	26 mm x 36 mm x 13 mm
  Вес	0,1 kg
  Материал корпуса	ПФС, армированный стекловолокном

• Данные окружающей среды

  Тип защиты	IP67 (IEC 60529)
  Диапазон рабочих температур	–20 °C ... +60 °C
  Температура хранения	–20 °C ... +60 °C
  Виброустойчивость	10 Hz ... 55 Hz, 1 mm (EN 60947-5-3)
  Ударопрочность	30 g, 11 ms (EN 60947-5-3)

• Классификации

  ECl@ss 5.0	27272402
  ECl@ss 5.1.4	27272402
  ECl@ss 6.0	27272402
  ECl@ss 6.2	27272402
  ECl@ss 7.0	27272402
  ECl@ss 8.0	27272402
  ECl@ss 8.1	27272402
  ECl@ss 9.0	27272402
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Область срабатывания Схема соединений REx3: схема разъема датчика (штекер M8) Характеристика сигнала датчика Вид: Галерея Список Показать всё Скрыть всё
