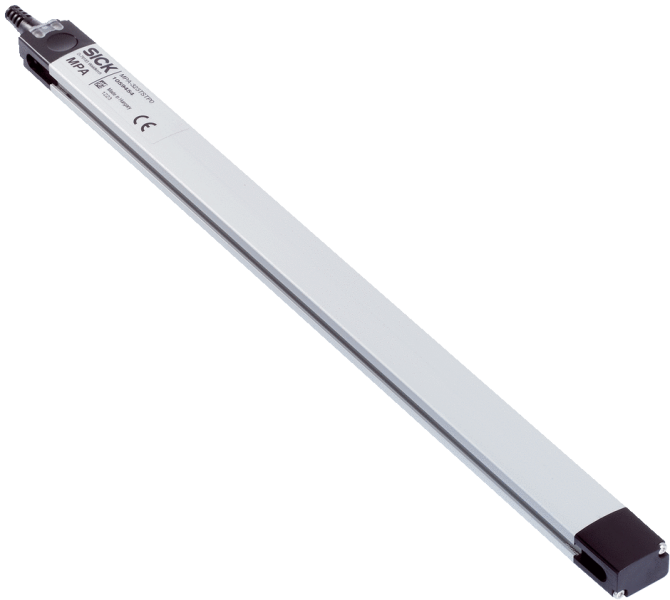

Габаритный чертеж Схема соединений cd-354 Показать всё Скрыть всёХарактеристики
| ETIM | EC002544 |
|---|---|
| 4) FSR | Full Scale Range, макс. диапазон измерений. |
| ECl@ss | 27270104 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 8) |
| IO-Link | ✔ |
| Материал | Металл, Алюминий, Пластик |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | ✔ |
| Тип защиты | IP65, IP67, IP68 2) |
| Время цикла | 2,3 ms |
| Функции IO-Link | Стандартные функции |
| Длина корпуса | 397 mm |
| Функция выхода | Аналоговый, IO-Link |
| Разрешение тип. | 0,03 % FSR (макс. >= 0,06 мм) 4) |
| Материал кабеля | Полиуретан |
| Сечение провода | 0,08 mm² |
| Аналоговый выход | 4 mA ... 20 mA |
| Потребление тока | ≤ 35 mA 2) |
| Нелинейность тип. | 0,5 mm 5) |
| Степень защиты (IP) | III |
| Диапазон измерения | 395 mm 1) |
| Интерфейс / Протокол | IO-Link V1.0.1 |
| Напряжение питания, В | 15 V DC ... 30 V DC 1) |
| Цилиндрический корпус | Универсальный |
| Cкорость считывания тип. | 1,15 ms 7) |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Электрическое подсоединение | Кабель, 2 m 9) |
| Длина технологических данных | 16 Bit |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Диапазон температур при работе | –20 °C ... +70 °C |
| Мин. нагрузочное сопротивление | ≥ 2 kΩ 3) |
| Макс. нагрузочное сопротивление | ≤ 500 Ω Токовый выход, при 24 В |
| Стабильность повторяемости тип. | 0,06 % FSR (>= 0,1 мм) 6) |
| Структура технологических данных | Bit 0 ... 3 = reserved |
| Цилиндрические корпусы с адаптером | Круглый цилиндрЦилиндр с затянутым на поршень штокомДатчики для цилиндров с Т-пазом |
| Ударопрочность и виброустойчивость | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
| Светодиод коммутационного состояния | ✔ |
| Необходимая напряженность магнитного поля тип. | 2 mT |
| Коммуникационный интерфейс, детальное описание | COM2 |
