Каталог·Надежные решения для систем управления sens:Control·FX3-CPU230002 Главный модуль системы безопасности SIL3, PL e, Flexi Link

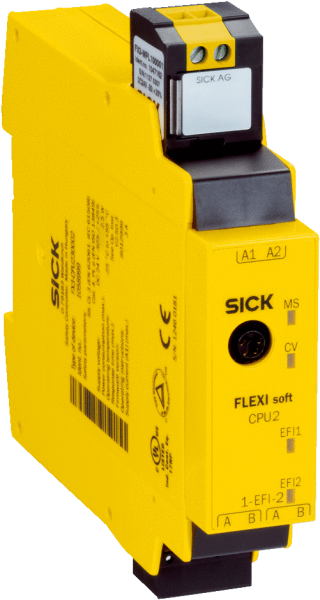

1058999 — FX3-CPU230002 Главный модуль системы безопасности SIL3

FX3-CPU230002
SICK
Заказной №1058999
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    МодульГлавный модуль
    Тип конфигурацииЧерез программное обеспечение
    ПримечаниеСистемный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
  • Параметры техники безопасности
    Класс надежности

    SIL3 (IEC 61508)

    SILCL3 (EN 62061)

    КатегорияКатегория 4 (EN ISO 13849)
    Уровень производительностиPL e (EN ISO 13849)
    PFHd (средняя вероятность опасного отказа в час)1,69 x 10-9 (EN ISO 13849)
    TM (заданная продолжительность работы)20 лет (EN ISO 13849)
  • Функции
    Безопасная связь между устройствами SICK посредством EFI/SDL✔
    Надежное объединение в сеть
    Flexi Link✔
    Automatic Configuration Recovery (ACR)✔
  • Интерфейсы
    Системное подключениеСистемный разъем 1)
    Количество интерфейсов EFI2
    Тип подключенияПружинные зажимы
    Конфигурационный и диагностический интерфейсRS-232 (розетка M8, 4-контактная)
    • 1) Системный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
  • Электрические данные
    Класс защитыIII (EN 61140)
    Тип источника питанияPELV или SELV 1)
    Напряжение питания UV24 V DC (16,8 V DC ... 30 V DC)
    Внутр. потребляемая мощность≤ 2,5 W
    Категория перенапряженияII (EN 61131-2)
    Задержка включения≤ 18 s
    • 1) Ток блока питания главного модуля должен быть ограничен извне значением макс. 4 A. Либо при помощи самого блока питания, либо через предохранитель.
  • Механические данные
    Размеры (Ш x В x Г)22,5 mm x 96,5 mm x 120,6 mm
    Вес119 g (± 5 %)
  • Данные окружающей среды
    Тип защитыIP20 (EN 60529)
    Диапазон рабочих температур–25 °C ... +55 °C
    Температура хранения–25 °C ... +70 °C
    Влажность воздуха10 % ... 95 %, без образования конденсата
  • Классификации
    ECl@ss 5.027242290
    ECl@ss 5.1.427249090
    ECl@ss 6.027249090
    ECl@ss 6.227249090
    ECl@ss 7.027249090
    ECl@ss 8.027249090
    ECl@ss 8.127249090
    ECl@ss 9.027249090
    ETIM 5.0EC002632
    ETIM 6.0EC002632
    UNSPSC 16.090132151705
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж FX3-CPU1, FX3-CPU2 Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

TM20 лет (EN ISO 13849)
ETIMEC002632
PFHd1,69 x 10-9 (EN ISO 13849)
ECl@ss27249090
UNSPSC32151705
Flexi Link✔
Вес, кг119 g (± 5 %)
МодульГлавный модуль
Размер22,5 mm x 96,5 mm x 120,6 mm
КатегорияКатегория 4 (EN ISO 13849)
Тип защитыIP20 (EN 60529)
ПримечаниеСистемный разъем заказывается отдельно! Подробная информация указана в разделе «Принадлежности».
Класс надежностиSIL3 (IEC 61508)SILCL3 (EN 62061)
Тип конфигурацииЧерез программное обеспечение
Automatic Configuration Recovery✔
Степень защиты (IP)III (EN 61140)
Влажность воздуха10 % ... 95 %, без образования конденсата
Задержка включения≤ 18 s
Напряжение питания UV24 V DC (16,8 V DC ... 30 V DC)
Температура хранения–25 °C ... +70 °C
Тип источника питанияPELV или SELV 1)
Системное подключениеСистемный разъем 1)
Категория перенапряженияII (EN 61131-2)
Количество интерфейсов EFI2
Уровень производительностиPL e (EN ISO 13849)
Диапазон рабочих температур–25 °C ... +55 °C
Внутр. потребляемая мощность≤ 2,5 W
Электрическое подсоединениеПружинные зажимы
Надежное объединение в сетьFlexi Link✔Надежное объединение в сеть
Конфигурационный и диагностический интерфейсRS-232 (розетка M8, 4-контактная)
Безопасная связь между устройствами SICK посредством EFI/SDL✔
