Описание
Технические чертежи
Габаритный чертеж Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| ETIM | EC001604 |
| ECl@ss | 27242608 |
| UNSPSC | 32151705 |
| Цвет | Алюминий (без покрытия) |
| PROFIBUS DP | ✔ , DPV0 |
| Вес, кг | 375 g |
| Корпус | Алюминий (без покрытия) |
| Размер | 207 mm x 49,5 mm x 40,7 mm |
| Функция | Slave DPV0 |
| Тип защиты | IP20 |
| Примечание | В зависимости от подключенного датчика |
| Мощность, Вт | < 5 W, если нет подключенного датчика, и не подключен цифровой переключающий вход |
| Ударопрочность | EN 60068-2-27:2009-05 |

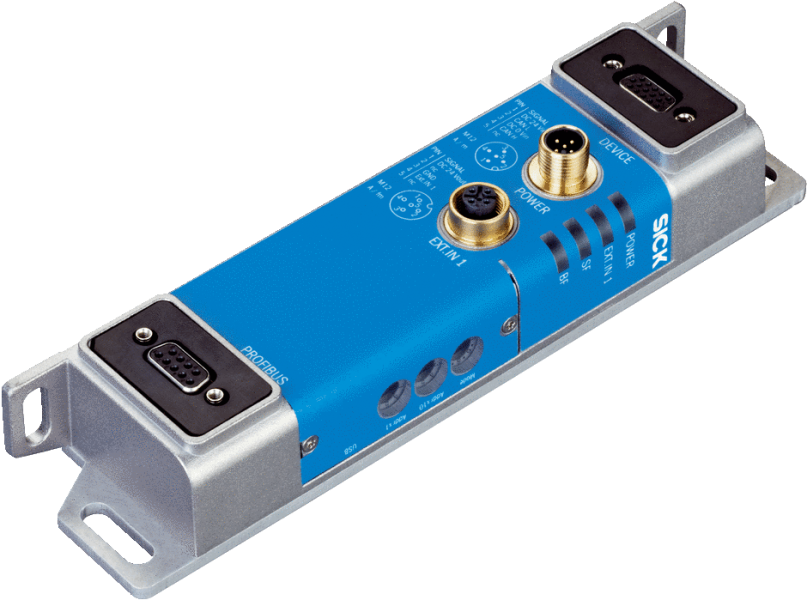

| Краткое описание | Прокси-модуль / шлюз промышленной сети для интеграции датчика идентификации в сети на базе PROFIBUS-DP (интерфейс PROFIBUS: 1 x D-Sub, гнездо, 9-конт.) |
| Последовательный | ✔ , RS-232 |
| Степень защиты (IP) | III |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | 1 |
| Подключение сканера | RS-232 |
| Оптическая индикация | 4 LEDs |
| Переключающие выходы | 0 |
| Рабочее напряжение, В | 10 V DC ... 30 V DC |
| Температура хранения | –35 °C ... +70 °C |
| Поддерживаемые изделия | Серия Lector®, Серия CLV6, RFH6xx, RFU62x, RFU63x, Ручные сканеры |
| Поддержка модуля дисплея | Нет |
| Поддержка модуля питания | Нет |
| Скорость передачи данных | 9,6 kbit/s ... 12 Mbit/s, автоматическое распознавание |
| Поддержка модуля имитации | Интегрированный |
| Электрическое подключение | 1 x 15-конт. гнездовой разъем D-Sub-HD (DEVICE)1 x 5-конт. штекер M12 (POWER)1 x 5-конт. гнездовой разъем (EXT. IN1)1 x 9-контактный разъем D-Sub (PROFIBUS)1 x USB-разъем Micro-B (AUX) |
| Диапазон рабочих температур | –35 °C ... +50 °C |
| Электромагнитная совместимость | EN 61000-6-3/A1:2011-03 / EN 61000-6-2:2005-08 |
| Поддержка модуля промышленной сети | Интегрированный (PROFIBUS DP) |
| Допустимая относительная влажность воздуха | < 90 %, без образования конденсата |
| CAN✔ПримечаниеВ зависимости от подключенного датчика | CAN |
| Последовательный✔ , RS-232ФункцияAUXСкорость передачи данных57,6 kBaud | Последовательный |
| PROFIBUS DP✔ , DPV0ФункцияSlave DPV0Скорость передачи данных9,6 kbit/s ... 12 Mbit/s, автоматическое распознавание | PROFIBUS DP |
