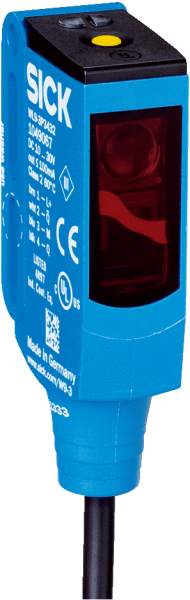

1058701 — WL9G-3N1234S02 Фотоэлектрический датчик с отражением

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Автоколлимация
  Размеры (Ш x В x Г)	12,2 mm x 50 mm x 23,6 mm
  Форма корпуса (выход света)	Прямоугольный
  Схема расположения отверстий	M3
  Дистанция работы, макс.	0 m ... 0,7 m 1)
  Расстояние срабатывания	0 m ... 0,7 m 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 45 mm (1,5 m)
  Длина волны	650 nm
  Настройка	Кнопка настройки
  AutoAdapt	✔
  Специальные случаи применения	Обнаружение прозрачных объектов
  Особые свойства	Настройка через кабель Частота переключения 3000 Гц СВЕТЛО Без уточняющей регулировки

  • 1) Отражающая пленка Diamond Grade.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 20 mA 3)
  Переключающий выход	NPN 4)
  Тип переключения	СВЕТЛО 4)
  Выходной ток Iмакс.	≤ 100 mA 5)
  Оценка	< 333 µs 6)
  Частота переключения	3.000 Hz 7)
  Тип подключения	Кабель, 4-жильный, 5 m 8)
  Материал кабеля	PVC
  Сечение провода	0,14 mm²
  Схемы защиты	A 9) B 10) C 11)
  Класс защиты	III
  Вес	80 g
  Поляризационный фильтр	✔
  Специальный продукт	✔
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67 IP69K
  Специальное исполнение	Обнаружение прозрачных объектов
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Q = «СВЕТЛО».
  • 5) При Tu 50 °C и выше допустим макс. ток нагрузки Imax. = 50 мА.
  • 6) Продолжительность сигнала при омической нагрузке.
  • 7) При соотношении светло/темно 1:1.
  • 8) Запрещается деформировать кабель ниже 0 °C.
  • 9) А = подключения UV с защитой от переполюсовки.
  • 10) B = входы и выходы с защитой от инверсии полярности.
  • 11) C = подавление импульсных помех.

• Классификации

  ECl@ss 5.0	27270902
  ECl@ss 5.1.4	27270902
  ECl@ss 6.0	27270902
  ECl@ss 6.2	27270902
  ECl@ss 7.0	27270902
  ECl@ss 8.0	27270902
  ECl@ss 8.1	27270902
  ECl@ss 9.0	27270902
  ETIM 5.0	EC002717
  ETIM 6.0	EC002717
  UNSPSC 16.0901	39121528
