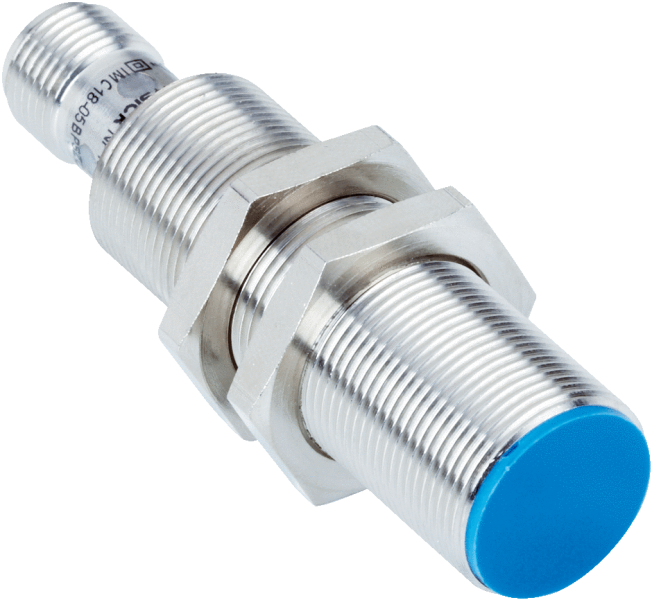

Описание
Технические чертежи
Указания по установке Монтаж заподлицо Схема соединений cd-226 Габаритный чертеж IME18 стандарт, штекер, вровень с плоскостью Показать всё Скрыть всёХарактеристики
| ETIM | EC002714 |
|---|---|
| Mode | COM2 (38,4 kBaud) |
| ECl@ss | 27270101 |
| UNSPSC | 39122230 |
| ЭМС | Согласно EN 60947-5-2 |
| Медь | 0,4 |
| Выход Q | Устройство переключения выходного сигнала (в зависимости от установленного предельного значения) |
| Латунь | 0,4 |
| Сталь St37 | 1 |
| Алюминий | 0,45 |
| Выход Q Imp | Импульсный выход (последовательность импульсов соответствует скорости демпфирования) |
| Материал | Металл, никелированная латунь |
| Тип защиты | IP67 2) |
| Гистерезис | 5 % ... 15 % 3) |
| Диаметр, мм | Ø 18 mm |
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| Время цикла | 2,3 ms |
| Тип корпуса | Цилиндрический с резьбой |
| Длина корпуса | 69 mm |
| Размер резьбы | M18 1 |
| Функция выхода | Нормально открытый |
| Особые свойства | Регулятор частоты вращения |
| Постоянный ток Ia | ≤ 100 mA |
| Потребление тока | ≤ 10 mA 2) |
| Нержавеющая сталь | 0,8 |
| Воспроизводимость | ≤ 2 % 4) 5) |
| Исполнение монтажа | Вровень |
| Падение напряжения | ≤ 2 V 1) |
| Интерфейс / Протокол | IO-Link V1.0 |
| Макс. момент затяжки | ≤ 40 Nm |
| Переключающий выход | PNP |
| Напряжение питания, В | 10 V DC ... 30 V DC |
| Остаточная пульсация | ≤ 10 % |
| Полезная длина резьбы | 52 mm |
| Отклонение температуры | ± 10 % |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Расстояние срабатывания Sn | 7 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Длина технологических данных | 16 Bit |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –25 °C ... +75 °C |
| Материал, активная поверхность | Пластик, Пластик |
| Диапазон ускорения, регулируемый | 0,1...2 импульса/с² 1) |
| Структура технологических данных | Измеренное значение 14 битИмпульсный выход 1 битУстройство переключения выходного сигнала 1 бит |
| Ударопрочность и виброустойчивость | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
| Пусковое шунтирование, регулируемое | Режим 0: пусковое шунтирование выкл.Режим 1: 0...254 с, регулируетсяРежим 2: до достижения верхнего предельного значения |
| Расстояние срабатывания обеспечено Sa | 5,6 mm |
| Индикатор коммутационного состояния Q | Светодиод, желтый |
| Индикатор коммутационного состояния QImp | Светодиод, зеленый |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
| Диапазон частоты вращения, регулируется по двум предельным значениям | 6...1200 импульсов/мин 1) |
