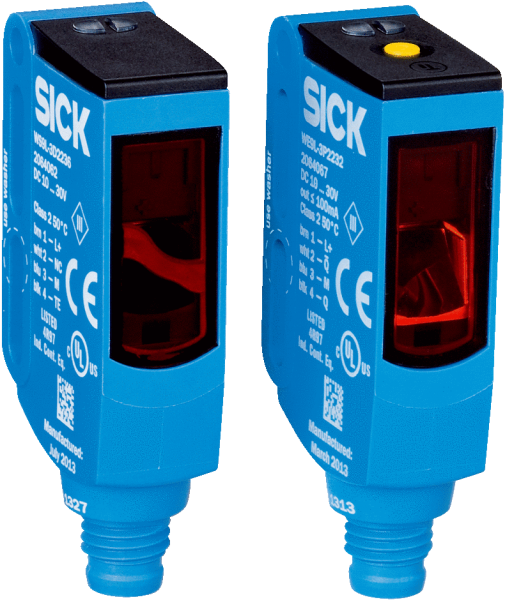

1058179 — WSE9L-3N2237 Фотоэлектрический датчик на пересечение луча

Показать всё Скрыть всё

• Характеристики

  Принцип датчика/ обнаружения	Однопроходной датчик (на пересечение луча)
  Размеры (Ш x В x Г)	12,2 mm x 49,8 mm x 23,6 mm
  Форма корпуса (выход света)	Прямоугольный
  Схема расположения отверстий	M3
  Дистанция работы, макс.	0 m ... 60 m
  Расстояние срабатывания	0 m ... 50 m
  Вид излучения	Видимый красный свет
  Источник света	Лазер 1)
  Размеры светового пятна (расстояние)	Ø 1 mm (500 mm)
  Длина волны	650 nm
  Класс лазера	1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
  Настройка	Кнопка настройки
  Специальные случаи применения	Обнаружение объектов маленького размера

  • 1) Средний срок службы 50 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	NPN 4)
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО 4)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 0,5 ms 5)
  Частота переключения	1.000 Hz 6)
  Тип подключения	Разъем M8, 4-конт.
  Схемы защиты	A 7) B 8) C 9)
  Класс защиты	III
  Вес	13 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67 IP69K
  Диапазон температур при работе	–10 °C ... +50 °C
  Диапазон рабочих температур, расширенный	–30 °C ... +55 °C 10) 11)
  Диапазон температур при хранении	–30 °C ... +70 °C
  № файла UL	NRKH.E181493
  Артикул отдельных компонентов	2064062 WS9L-3D2236 2064065 WE9L-3N2232

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Q = «СВЕТЛО».
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) При соотношении светло/темно 1:1.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) B = входы и выходы с защитой от инверсии полярности.
  • 9) C = подавление импульсных помех.
  • 10) Начиная с Tu = 50 °C допустимы макс. напряжение питания Vmax = 24 В и макс. выходной ток Imax = 50 мA.
  • 11) Работа при температуре ниже Tu = –10 °C возможна, если датчик уже включен при Tu > –10 °C, после этого охлаждается и не отсоединяется от питающего напряжения. Включение ниже Tu = –10 °C недопустимо.

• Классификации

  ECl@ss 5.0	27270901
  ECl@ss 5.1.4	27270901
  ECl@ss 6.0	27270901
  ECl@ss 6.2	27270901
  ECl@ss 7.0	27270901
  ECl@ss 8.0	27270901
  ECl@ss 8.1	27270901
  ECl@ss 9.0	27270901
  ETIM 5.0	EC002716
  ETIM 6.0	EC002716
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

Опции настройки Кнопка Teach-in для простого обучения схема соединений Характеристика Размер светового пятна Размер светового пятна (детальный вид) Детализированный вид ближней зоны Диаграмма расстояний срабатывания Габаритный чертеж WSE9L-3 Вид: Галерея Список Показать всё Скрыть всё
