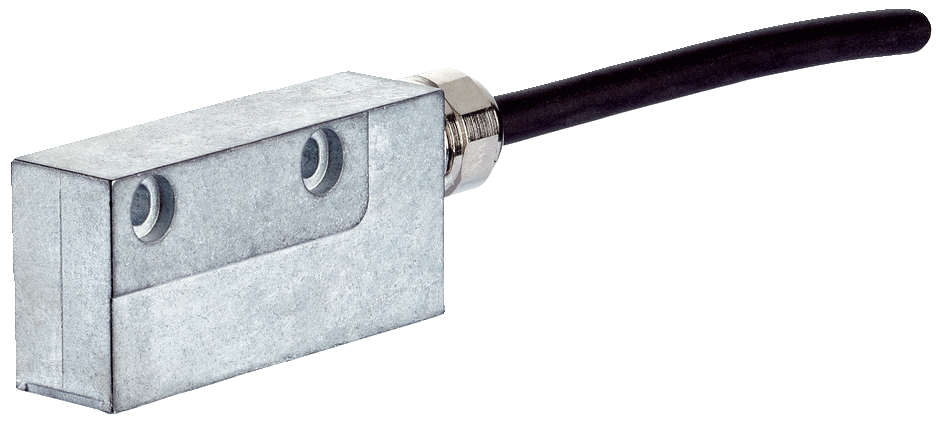

1057791 — TTK50-HXJ0K02 Линейный энкодер абсолютный HIPERFACE®

Показать всё Скрыть всё

• Производительность

  Измерительный шаг	0,244 µm при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит
  Длина измерения	≤ 940 mm
  Длина периода	1 mm
  Скорость перемещения	≤ 10 m/s, 1,3 m/s, до возможности надежного выстраивания абсолютного положения
  Точность воспроизведения	< 5 µm
  Системная точность	± 10 µm (+20 °C)
  Разность результатов измерения одного параметра при прямом и обратном ходе измерительного органа	< 10 µm

• Интерфейсы

  Электрический интерфейс	HIPERFACE®
  Тип кода	Двоичный
  Доступная область памяти	1.972 Byte (E2PROM 2048)

• Электрические данные

  Напряжение питания	7 V DC ... 12 V DC
  Рекомендуемое напряжение питания	8 V DC
  Рабочий ток	≤ 55 mA (без нагрузки) 1)
  Тип подключения	Кабель, 8 жил, 0,5 m

  • 1) Во время процесса выравнивания ок. 100 мА.

• Механические данные

  Размеры	См. размерный чертеж
  Вес	0,06 kg, без кабеля
  Материал, считывающая головка	Цинк, литье под давлением
  Материал, ленточный носитель	Нержавеющая сталь

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP65, при установленном ответном штекере (согласно IEC 60529)
  Диапазон рабочей температуры	–30 °C ... +80 °C
  Диапазон температуры при хранении	–40 °C ... +85 °C, без упаковки
  Допустимая относительная влажность воздуха	100 %, Допускается образование конденсата
  Ударопрочность	30 g, 6 ms (EN 60068-2-27)
  Вибростойкость	20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
  Допустимая максимальная напряженность окружающего поля	< 3 kA/m ... 4 kA/m (3.8 mT ... 5 mT), чтобы были соблюдены значения точности 2)
  Допустимая максимальная напряженность поля	< 150 kA/m (< 190 mT), чтобы не вызвать необратимое разрушение магнитной ленты

  • 1) Электромагнитная совместимость в соответствии с приведёнными стандартами гарантируется, если система обратной связи двигателя соединена экранированным кабелем с центральной точкой заземления регулятора двигателя и на большой площади располагается над корпусом датчика на потенциале двигателя. При применении других концепций экранирования пользователь должен провести собственное тестирование.
  • 2) Максимально допустимое влияние внешнего поля достигнуто, если значение положения отклоняется более чем на 5 мкм от первоначального значения (без влияния внешнего поля). Это значение достигается, если на месте установки датчика существует напряженность поля 3...4 кА/м (3,8...5 мТ) дополнительно к напряженности поля магнитной ленты.

• Классификации

  ECl@ss 5.0	27270590
  ECl@ss 5.1.4	27270590
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270590
  ECl@ss 8.0	27270590
  ECl@ss 8.1	27270590
  ECl@ss 9.0	27270590
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

Допуск положения Габаритный чертеж Считывающая головка Диаграммы Характеристика сигнала при повороте вала по часовой стрелке, если смотреть в направлении «A» (см. габаритный чертеж) 1 период = 360° : 64/128/256 Допуск положения Схема контактов Кабель, 8-жильный Bestellhinweis Magnetbandlänge Вид: Галерея Список Показать всё Скрыть всё
