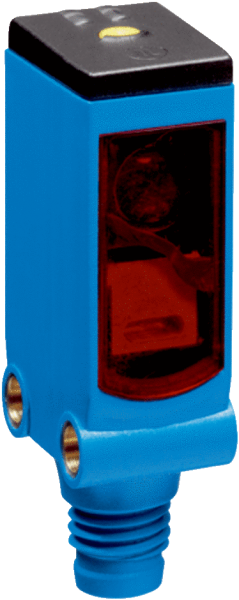

Диаграмма расстояний срабатывания WL4S-3, WLG4S-3, 5 m Схема соединений cd-367 Характеристика WL4S-3, WLG4S-3, 5 m Размер светового пятна Показать всё Скрыть всёХарактеристики
| ETIM | EC002717 |
|---|---|
| 3) IOL | работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации. |
| ECl@ss | 27270902 |
| UNSPSC | 39121528 |
| IO-Link | ✔ |
| AutoAdapt | ✔ |
| 2) SIO Logic | работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации. |
| Вес, кг | 30 g |
| Размер | 12,2 mm x 41,8 mm x 17,3 mm |
| 1) SIO Direct | работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»). |
| Инвертор | Да |
| Материал | Пластик, ABS |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | IO-LinkКнопка настройки |
| Тип защиты | IP67IP66 |
| Время цикла | 2,3 ms |
| Длина волны | 650 nm |
| Диагностика | Эксплуатационная надёжность, качество обучения |
| Схемы защиты | A 7)B 8)C 9)D 10) |
| Вид излучения | Видимый красный свет |
| Время отклика | SIO Direct: 300 µs ... 450 µs 1)SIO Logic: 500 µs ... 600 µs 2)IOL: 500 µs ... 900 µs 3) |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод PinPoint 2) |
| Функция таймера | ДеактивированЗадержка включенияЗадержка выключенияЗамедление включения и выключенияИмпульс (One Shot) |
| Материал, оптика | Пластик, PMMA |
| Потребление тока | ≤ 20 mA 3) |
| Тип переключения | СВЕТЛО/ТЕМНО |
| Степень защиты (IP) | III |
| Выходной ток Iмакс. | ≤ 100 mA |
| Логическая функция | ПрямойИИЛИОКНОГистерезис |
| Дискретный сигнал QL1 | Переключающий выход |
| Дискретный сигнал QL2 | Переключающий выход |
| Интерфейс / Протокол | IO-Link V1.1 |
| Переключающий выход | PNP |
| Оценка Q/на контакте 2 | 300 µs ... 450 µs 4) 5) |
| 2) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Частота переключения | SIO Direct: 1000 HzSIO Logic: 1000 HzIOL: 900 Hz |
| Дистанция работы, макс. | 0 m ... 5 m 1) |
| Конфигурация контакта 2 | Внешний вход, вход для обучения, вход передатчик выкл., выход детекции, логический выход, Выход сигнала тревоги для индикации эксплуатационной безопасности |
| Поляризационный фильтр | ✔ |
| Специальное исполнение | Обнаружение прозрачных объектов |
| Размеры светового пятна | Ø 45 mm (1,5 m) |
| Расстояние срабатывания | 0 m ... 3 m 1) |
| Точность воспроизведения | SIO Direct: 150 µs 1)SIO Logic: 150 µs 2)IOL: 400 µs 3) |
| Демпфирование на пути луча | > 8 % |
| Принцип датчика/ обнаружения | Датчик с отражением от рефлектора, Автоколлимация |
| Электрическое подсоединение | Разъем M8, 4-конт. |
| Длина технологических данных | 16 Bit |
| Специальные случаи применения | Обнаружение прозрачных объектов |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| 6) При соотношении «светло/темно» 1 | 1, действительно для Qна конт. 2, если настроено через программное обеспечение. |
| Структура технологических данных | Бит 0 = дискретный сигнал QL1Бит 1 = дискретный сигнал QL2Бит 2 ... 15 = пустой |
| Частота переключения Q/на контакте 2 | 1.000 Hz 6) |
| Обозначение интеллектуальной задачи | Базовая логика |
| Стабильность повторяемости Q/на контакте 2 | 150 µs |
| Коммуникационный интерфейс, детальное описание | COM2 (38,4 kBaud) |
