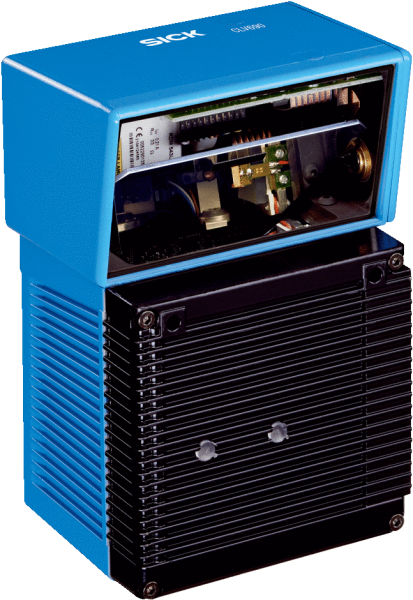

Габаритный чертеж Диаграмма поля считывания Показать всё Скрыть всёХарактеристики
| CAN | ✔ |
|---|---|
| ETIM | EC002550 |
| ECl@ss | 27280102 |
| UNSPSC | 43211701 |
| Ethernet | ✔ , TCP/IP |
| PROFINET | ✔ |
| Цвет | Светло-голубой (RAL 5012) |
| Фокус | Автофокус (альтернатива: динамическая фокусировка) |
| PROFIBUS DP | ✔ |
| DeviceNet™ | ✔ |
| Версия | High Density |
| Вес, кг | 2.200 g |
| Корпус | Алюминиевое литье |
| Размер | 182 mm x 128 mm x 97 mm |
| EtherNet/IP™ | ✔ |
| Обогрев | ✔ |
| Функция | Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер) |
| Тип защиты | IP65 (EN 60529/A1 (2002-02)) |
| Примечание | Только с Cloning-Plug D-Sub и Ethernet |
| Мощность, Вт | 80 W |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Виды штрихкода | 2/5 Interleaved, Все основные виды кода, Codabar, Code 128, Code 39, Code 93, GS1-128 / EAN 128, UPC / GTIN / EAN |
| Источник света | Видимый красный свет (660 nm) |
| Лицевая панель | Стекло |
| Степень сжатия | 2:1 ... 3:1 |
| Угол раскрытия | ≤ 50° |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Окно считывания | Колеблющееся зеркало |
| Разрешение кода | 0,17 mm ... 0,4 mm |
| Угол отклонения | –20° ... 20° (регулируется программно) |
| Последовательный | ✔ , RS-232, RS-422, RS-485 |
| Частота колебаний | 0,5 Hz ... 4 Hz |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Исполнение сканера | Линейный сканер |
| Конфигурационное ПО | SOPAS ET |
| Переключающие входы | 6 («Датчик 1» ... «Датчик 6») |
| Элементы управления | 2 клавиши |
| Электробезопасность | Согласно сертификации UL 60950-1 |
| Оптическая индикация | 6 LEDs (Ready, Result, Лазер, Data, CAN, LNK TX, Гистограмма для индикации процентного выражения качества считывания (10 светодиодов)) |
| Переключающие выходы | 4 («Результат 1»–«Результат 4») |
| Рабочее напряжение, В | 21,6 V DC ... 28,8 V DC |
| Температура хранения | –20 °C ... +70 °C |
| Тип интеграции в шину | В качестве опции через внешний соединительный модуль CDM + CMF |
| Частота сканирования | 400 Hz ... 1.200 Hz |
| Накопитель параметров | Интегрирован в Cloning-Plug |
| Расстояние считывания | 400 mm ... 1.600 mm 1) |
| Время изменения фокуса | ≤ 20 ms |
| Количество кодов на скан | 1 ... 20 (Стандартный декодер)1 ... 6 (Декодер SMART) |
| Скорость передачи данных | 20 kbit/s ... 1 Mbit/s |
| Средняя наработка на отказ | 100.000 h |
| Электрическое подключение | В зависимости от используемого Cloning-Plug |
| Диапазон рабочих температур | –35 °C ... +35 °C |
| Электрическое подсоединение | В зависимости от используемого Cloning-Plug |
| Источник триггера фокусировки | Интерфейс передачи данных / Переключающие входы |
| Функции колеблющегося зеркала | Фиксированное (с регулируемым положением), Колеблющееся (амплитуда регулируется или фиксированная), Односигнальное |
| Электромагнитная совместимость | EN 61000-6-4 (2007-01) + A1 (2011)EN 61000-6-2:2005-08 |
| Тактирование сигналов считывания | Переключающие входы, Последовательный интерфейс, Автотактирование, CAN |
| Количество конфигураций расстояния | ≤ 8 |
| Количество многократных считываний | 1 ... 100 |
| Количество кодов на считывающий проход | 1 ... 50 (с автоматическим распознаванием) |
| Количество символов на считывающий проход | 5.000 |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 2.000 lx, на штрихкоде |
| PROFINET✔ПримечаниеТолько с Cloning-Plug I/O, CAN IN/OUT или CAN RedundantФункцияPROFINET Dual Port | PROFINET |
| DeviceNet™✔Тип интеграции в шинуВ качестве опции через внешний соединительный модуль CDM + CMF | DeviceNet™ |
| PROFIBUS DP✔Тип интеграции в шинуВ качестве опции через внешний модуль промышленной сети CDF600-2 | PROFIBUS DP |
| EtherNet/IP™✔ПримечаниеТолько с Cloning-Plug I/O, CAN IN/OUT или CAN RedundantСкорость передачи данных10/100 Мбит/с | EtherNet/IP™ |
| Ethernet✔ , TCP/IPПримечаниеТолько с Cloning-Plug I/O, CAN IN/OUT или CAN RedundantФункцияHost, AUXСкорость передачи данных10/100 Мбит/с | Ethernet |
| CAN✔ФункцияСеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер)Скорость передачи данных20 kbit/s ... 1 Mbit/s | CAN |
| Последовательный✔ , RS-232, RS-422, RS-485ПримечаниеТолько с Cloning-Plug D-Sub и EthernetФункцияHost, AUX (только RS-232)Скорость передачи данных0,3 kBaud ... 115,2 kBaud, AUX: 57,6 кбод | Последовательный |
| Функции колеблющегося зеркалаФиксированное (с регулируемым положением), Колеблющееся (амплитуда регулируется или фиксированная), ОдносигнальноеЧастота колебаний0,5 Hz ... 4 HzУгол отклонения–20° ... 20° | Функции колеблющегося зеркала |
