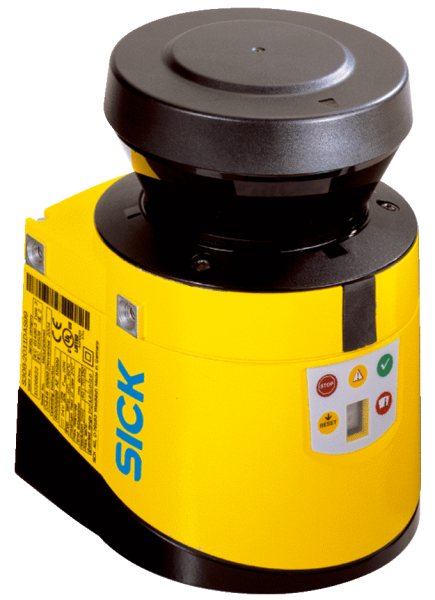

Описание
Технические чертежи
Габаритный чертеж Лазерный сканер Габаритный чертеж Источник уровня сканирования Пример схемы подключения Переключение защитного поля посредством статической пары входов Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC002550 |
| PFHd | 8,0 x 10-8 (EN ISO 13849) |
| ECl@ss | 27272705 |
| UNSPSC | 39121528 |
| Тип | Тип 3 (IEC 61496-1) |
| Цвет | RAL 1021 (ярко-желтый) |
| Вес, кг | 1,2 kg |
| Оценка | 80 ms 1) |
| Размер | 102 mm x 152 mm x 106 mm |
| Пары OSSD | 1 |
| Материал | Алюминиевое литье |
| Категория | Категория 3 (EN ISO 13849) |
| Тип защиты | IP65 (EN 60529) |
| Разрешение | 30 mm, 40 mm, 50 mm, 70 mm, 150 mm |
| Длина волны | 905 nm |
| Длина кабеля | ≤ 50 m |
| Класс лазера | 1 (21 CFR 1040.10 и 1040.11, IEC 60825-1) |
| Вид излучения | Пульсирующий лазерный диод |
| Тип блока поля | Тройные наборы полей |
| Контур как база | ✔ |
| Ударопрочность | 10 g, 16 ms (IEC 61496-1, IEC 61496-3) |
| Сечение провода | 0,22 mm² |
| Класс надежности | SIL2 (IEC 61508)SILCL2 (EN 62061) |
| Количество полей | 12 |
| Потребление тока | ≤ 0,33 A 1)≤ 1,7 A 2) |
| Режим готовности | 1 |
| Тип конфигурации | ПК с CDS (конфигурационное и диагностическое программное обеспечение) |
| Степень защиты (IP) | III (EN 50178, EN 60950) |
| Скорость передачи | ≤ 500 kBaud |
| Угол сканирования | 270° |
| Виброустойчивость | 5 g, 10 Hz ... 150 Hz (IEC 61496-1, IEC 61496-3) |
| Угловое разрешение | 0,5° |
| Многократная оценка | ✔ |
| Напряжение питания UV | 24 V DC (16,8 V DC ... 30 V DC) |
| Температура хранения | –25 °C ... +50 °C |
| Сброс/повторный запуск | 1 2) |
| Диагностические выходы | 3 x 100 mA 3) |
| Диапазон защитного поля | 3 m |
| Интеграция через шлюз EFI | CANopen, Ethernet, PROFIBUS DP, PROFIBUS PROFIsafe, PROFINET PROFIsafe 5) |
| Предохранительные выходы | 2 x 250 mA |
| Диапазон сигнального поля | 8 m (при диффузном отражении 15 %) |
| Дополнение защитного поля | 100 mm |
| Интерфейс передачи данных | RS-422 |
| Материал защитного экрана | Polycarbonat |
| Контроль внешних устройств | 1 2) |
| Переключение вида контроля | ✔ |
| Универсальные входы/выходы | 5 1) |
| Уровень производительности | PL d (EN ISO 13849) |
| Диапазон рабочих температур | –10 °C ... +50 °C |
| Количество случаев контроля | 4 |
| Электрическое подсоединение | Системный разъем с соединительным кабелем или без него |
| Выдача результатов измерений | ✔ |
| Поверхность защитного экрана | Покрытие внешней стороны устойчиво к царапинам |
| Блокировка повторного запуска | ✔ |
| Диапазон измерения расстояний | 30 m |
| Статические управляющие входы | 2 |
| Количество многократных оценок | 2 ... 16, настраивается |
| Фиксируемое диффузное отражение | 1,8 % ... > 1.000 %, Отражатели |
| Статические управляющие входы с EFI | 5 3) |
| Время задержки автоматического сброса | 2 s ... 60 s, настраивается |
| ВыходыПары OSSD1Диагностические выходы3 4) | Выходы |
| Статическое переключение защитного поля | ✔ |
| Конфигурационный и диагностический интерфейс | RS-232 |
| Безопасное состояние в случае возникновения ошибки | Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.). |
| Встроенное конфигурационное запоминающее устройство | ✔ |
| Интерфейс передачи данныхRS-422Скорость передачи≤ 500 kBaud | Интерфейс передачи данных |
| Безопасная связь между устройствами SICK посредством EFI/SDL | ✔ |
| Тип подключенияСистемный разъем с соединительным кабелем или без него | Тип подключения |
| Конфигурационный и диагностический интерфейсRS-232Скорость передачи38,4 kBaud | Конфигурационный и диагностический интерфейс |
| Полевая шина, промышленная шинаИнтеграция через шлюз EFICANopen, Ethernet, PROFIBUS DP, PROFIBUS PROFIsafe, PROFINET PROFIsafe 5) | Полевая шина, промышленная шина |
| ВыходыПредохранительные выходы (устройство переключения выходного сигнала OSSD)2 x 250 mAДиагностические выходы3 x 100 mA 3) | Выходы |
| Безопасная связь между устройствами SICK посредством EFI/SDLСкорость передачи≤ 500 kBaudДлина кабеля≤ 50 mСечение провода0,22 mm² | Безопасная связь между устройствами SICK посредством EFI/SDL |
| ВходыКонтроль внешних устройств (EDM)1 2)Сброс/повторный запуск1 2)Статические управляющие входы2Статические управляющие входы с EFI5 3)Режим готовности1 | Входы |
